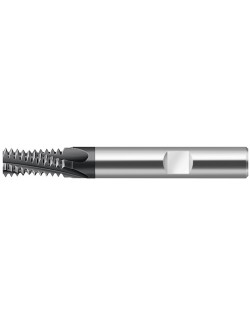

Fraise à fileter UNF 5/16-24x TC610-UNF5/16-W1-WJ30RC monobloc
322,00 €
HT
Référence: 6580444
Fraise à fileter monobloc TC610 - Supreme - UN60 - WJ30RC - 1.5xD - Queue DIN 6535 HB - code de type de sortie de liqu: sortie axiale concentrique - filets par pouce 24 - Dc 6 mm
6580444
Fiche technique
- Code EAN
- 4042446257613
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter
- Filetage
- UNF 5/16-24
- Direction de coupe
- Droite

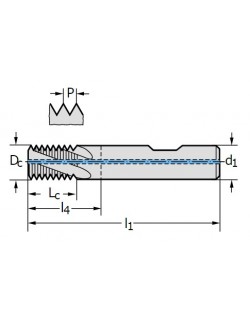

- Diamètre de coupe (mm)
- 6.00
- Taille du filetage Dn
- UNF 5/16-24
- Profondeur de filetage
- 1.5 x D
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 6
- Longueur fonctionnelle l4 (mm)
- 21
- Longueur totale l1 (mm)
- 57
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Type de filet
- UNC / UNF
- Pas du filetage P
- 24 Filets par pouce
- Longueur arête de coupe Lc (mm)
- 12.7
- Diamètre de liaison d1 (mm)
- 6
Références spécifiques
Quick Compare
Product |
Fraise à fileter UNF 5/16-24x TC610-UNF5/16-W1-WJ30RC monobloc
|
Fraise à fileter M10x1.5 TC620-M10-A1D-WB10TJ à plusieurs rangées
|
Fraise à fileter UNC 3/8-16 TC620-UNC3/8-A1D-WB10TJ à plusieurs rangées
|
Fraise à fileter MF 8X1x1 TC610-M8X1-W1-WJ30RC monobloc
|
Price |
322,00 € |
320,00 € |
320,00 € |
322,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446257613 | 4042446300616 | 4042446300715 | 4042446257224 |
Revêtement |
AlTiN | AlTiN | AlTiN | AlTiN |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | ISO O | ISO O |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à fileter | Fraise à fileter plusieurs rangées | Fraise à fileter plusieurs rangées | Fraise à fileter |
Filetage |
UNF 5/16-24 | M10 | UNC 3/8-16 | MF 8X1 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
6.00 | 7.90 | 7.40 | 6.00 |
Taille du filetage Dn |
UNF 5/16-24 | M 10 | UNC 3/8-16 | MF 8X1 |
Profondeur de filetage |
1.5 x D | 2 x D | 2 x D | 1.5 x D |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.5 | 1 | ||
Diamètre de coupe Dc (mm) |
6 | 7.9 | 7.4 | 6 |
Longueur fonctionnelle l21 (mm) |
3 | 3.18 | ||
Diamètre de queue d1 (mm) |
8 | 8 | ||
Longueur fonctionnelle l4 (mm) |
21 | 27 | 27 | 21 |
Longueur totale l1 (mm) |
57 | 63 | 63 | 57 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 4 | 4 |
Type de filet |
UNC / UNF | M-Filetage métrique | UNC / UNF | MF-Filetage métrique à pas fin |
Pas du filetage P |
24 Filets par pouce | 16 Filets par pouce | ||
Longueur arête de coupe Lc (mm) |
12.7 | 21 | 19.1 | 12 |
Diamètre de liaison d1 (mm) |
6 | 6 | ||
