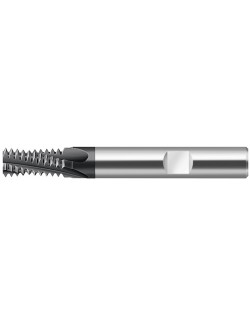

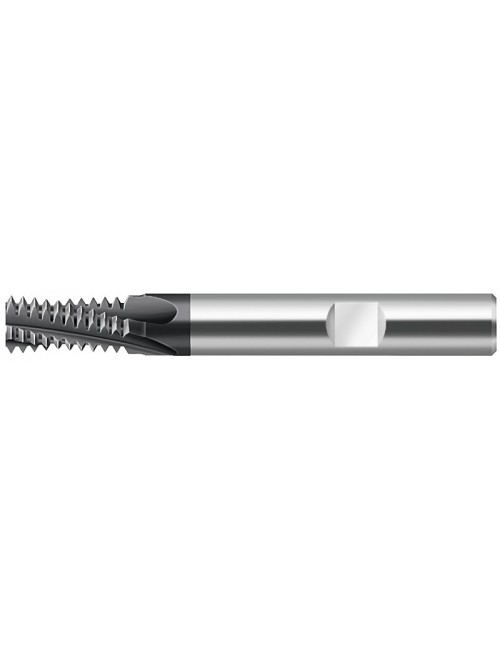

Fraise à fileter UNF 7/16-20x TC611-UNF7/16-W1-WJ30RC monobloc
402,00 €
HT
Référence: 6580451

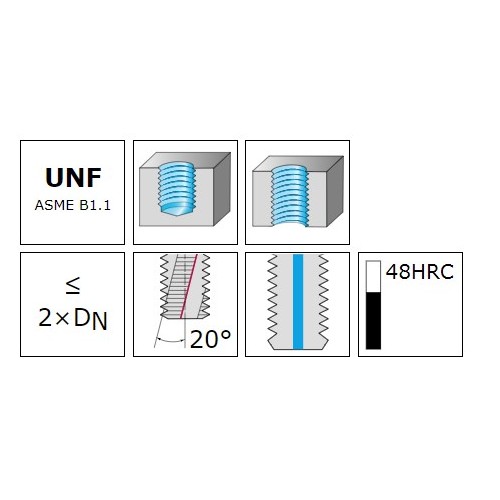

Fraise à fileter monobloc TC611 - Supreme - UN60 - WJ30RC - 2xD - Queue DIN 6535 HB - code de type de sortie de liqu: sortie axiale concentrique - filets par pouce 20 - Dc 8 mm
6580451
Fiche technique
- Code EAN
- 4042446257682
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter
- Filetage
- UNF 7/16-20
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 8.00
- Taille du filetage Dn
- UNF 7/16-20
- Profondeur de filetage
- 2 x D
- Conditionnement
- 1
- Unité de vente
- PCE

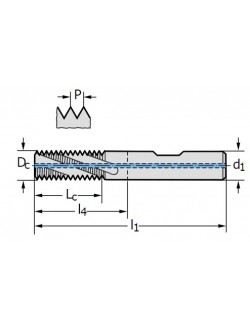

- Diamètre de coupe Dc (mm)
- 8
- Longueur fonctionnelle l4 (mm)
- 32
- Longueur totale l1 (mm)
- 68
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Type de filet
- UNC / UNF
- Pas du filetage P
- 20 Filets par pouce
- Longueur arête de coupe Lc (mm)
- 22.9
- Diamètre de liaison d1 (mm)
- 8
Références spécifiques
Quick Compare
Product |
Fraise à fileter UNF 7/16-20x TC611-UNF7/16-W1-WJ30RC monobloc | Fraise à fileter UNF 7/16-20x TC610-UNF7/16-W1-WJ30RC monobloc | Fraise à fileter M12x1.75 TC620-M12-A1E-WB10TJ à plusieurs rangées | Fraise à fileter MF 12X1 TC610-M12X1-W0-WJ30RC monobloc |
Price |
402,00 € |
402,00 € |
402,00 € |
407,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446257682 | 4042446257620 | 4042446300807 | 4042446256524 |
Revêtement |
AlTiN | AlTiN | AlTiN | AlTiN |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | |
Application secondaire |
ISO O | ISO O | ISO O | |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à fileter | Fraise à fileter | Fraise à fileter plusieurs rangées | Fraise à fileter |
Filetage |
UNF 7/16-20 | UNF 7/16-20 | M12 | MF 12X1 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
8.00 | 8.00 | 9.60 | 10.00 |
Taille du filetage Dn |
UNF 7/16-20 | UNF 7/16-20 | M 12 | MF 12X1 |
Profondeur de filetage |
2 x D | 1.5 x D | 2.5 x D | 1.5 x D |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
1.75 | 1 | ||
Diamètre de coupe Dc (mm) |
8 | 8 | 9.6 | 10 |
Longueur fonctionnelle l21 (mm) |
5.25 | |||
Diamètre de queue d1 (mm) |
10 | |||
Longueur fonctionnelle l4 (mm) |
32 | 27 | 43 | 52 |
Longueur totale l1 (mm) |
68 | 63 | 83 | 72 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 4 | 6 |
Type de filet |
UNC / UNF | UNC / UNF | M-Filetage métrique | MF-Filetage métrique à pas fin |
Pas du filetage P |
20 Filets par pouce | 20 Filets par pouce | ||
Longueur arête de coupe Lc (mm) |
22.9 | 17.78 | 31.5 | 18 |
Diamètre de liaison d1 (mm) |
8 | 8 | 10 | |
