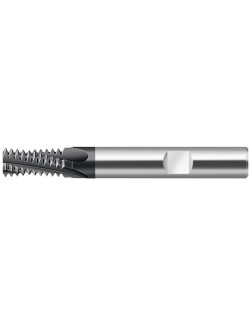

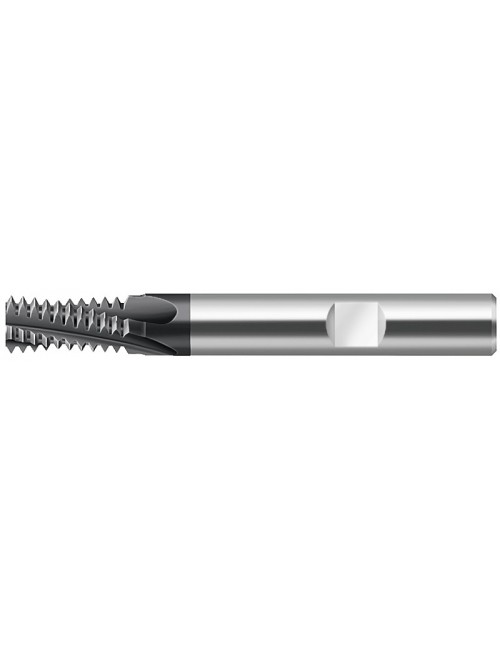

Fraise à fileter UNF 9/16-18x TC610-UNF9/16-W1-WJ30RC monobloc
506,00 €
HT
Référence: 6580446

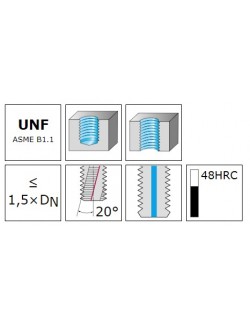

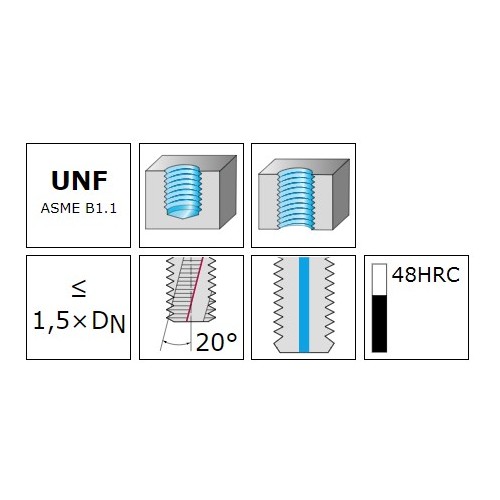

Fraise à fileter monobloc TC610 - Supreme - UN60 - WJ30RC - 1.5xD - Queue DIN 6535 HB - code de type de sortie de liqu: sortie axiale concentrique - filets par pouce 18 - Dc 10 mm
6580446
Fiche technique
- Code EAN
- 4042446257637
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter
- Filetage
- UNF 9/16-18
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 10.00
- Taille du filetage Dn
- UNF 9/16-18
- Profondeur de filetage
- 1.5 x D
- Conditionnement
- 1
- Unité de vente
- PCE

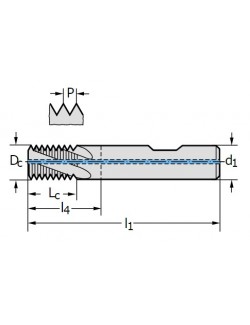

- Diamètre de coupe Dc (mm)
- 10
- Longueur fonctionnelle l4 (mm)
- 32
- Longueur totale l1 (mm)
- 72
- Délai de livraison
- Disponible
- Nombre de dents Z
- 5
- Type de filet
- UNC / UNF
- Pas du filetage P
- 18 Filets par pouce
- Longueur arête de coupe Lc (mm)
- 22
- Diamètre de liaison d1 (mm)
- 10
Références spécifiques
Quick Compare
Product |
Fraise à fileter UNF 9/16-18x TC610-UNF9/16-W1-WJ30RC monobloc | Fraise à fileter M16x2 TC620-M16-A1D-WB10TJ à plusieurs rangées | Fraise à fileter MF 12X1.5x1.5 TC610-M12X1.5-W1-WB10RD monobloc | Fraise à fileter MF 12X1.5x1.5 TC610-M12X1.5-W1-WJ30RC monobloc |
Price |
506,00 € |
503,00 € |
506,00 € |
506,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446257637 | 4042446300647 | 4042446259013 | 4042446257279 |
Revêtement |
AlTiN | AlTiN | AlTiN | AlTiN |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | ISO O | ISO O |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur | |
Type de fraise |
Fraise à fileter | Fraise à fileter plusieurs rangées | Fraise à fileter | Fraise à fileter |
Filetage |
UNF 9/16-18 | M16 | MF 12X1.5 | MF 12X1.5 |
Direction de coupe |
Droite | Droite | Droite | Droite |
Diamètre de coupe (mm) |
10.00 | 13.10 | 10.00 | 10.00 |
Taille du filetage Dn |
UNF 9/16-18 | M 16 | MF 12X1.5 | MF 12X1.5 |
Profondeur de filetage |
1.5 x D | 2 x D | 1.5 x D | 1.5 x D |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Pas du filetage P (mm) |
2 | 1.5 | 1.5 | |
Diamètre de coupe Dc (mm) |
10 | 13.1 | 10 | 10 |
Longueur fonctionnelle l21 (mm) |
4 | |||
Diamètre de queue d1 (mm) |
16 | |||
Longueur fonctionnelle l4 (mm) |
32 | 44 | 32 | 32 |
Longueur totale l1 (mm) |
72 | 92 | 72 | 72 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
5 | 5 | 5 | 5 |
Type de filet |
UNC / UNF | M-Filetage métrique | MF-Filetage métrique à pas fin | MF-Filetage métrique à pas fin |
Pas du filetage P |
18 Filets par pouce | |||
Longueur arête de coupe Lc (mm) |
22 | 32 | 18 | 18 |
Diamètre de liaison d1 (mm) |
10 | 10 | 10 | |
