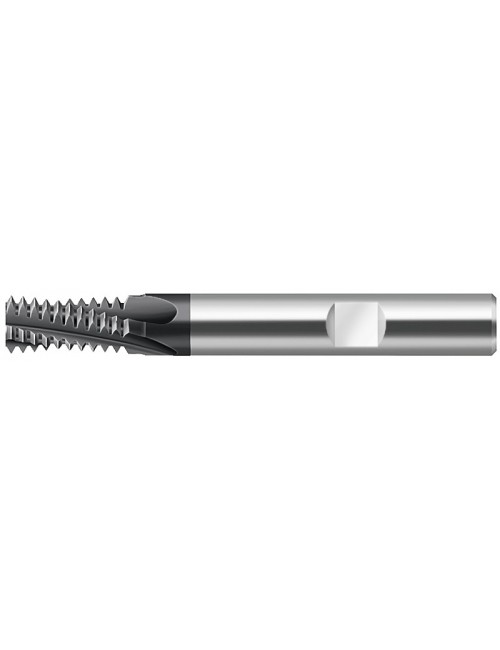

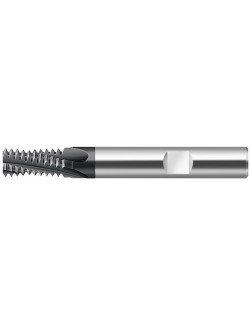

Fraise à fileter G 1/4-19x TC610-G1/4-W1-WJ30RC monobloc
437,00 €
HT
Référence: 6580455
Fraise à fileter monobloc TC610 - Supreme - VP55 - WJ30RC - 1.5xD - Queue DIN 6535 HB - code de type de sortie de liqu: sortie axiale concentrique - filets par pouce 19 - Dc 10 mm
6580455
Fiche technique
- Code EAN
- 4042446257729
- Revêtement
- AlTiN
- Application principale

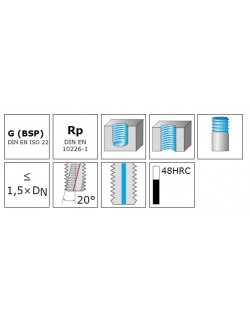

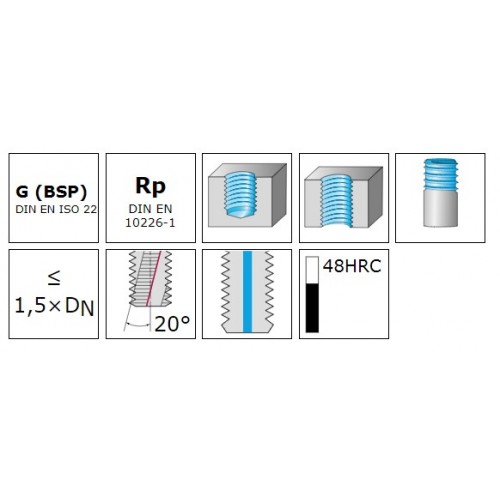

- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage interne et filetage externe
- Type de fraise
- Fraise à fileter
- Filetage
- G 1/4-19
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 10.00
- Taille du filetage Dn
- G 1/4-19
- Profondeur de filetage
- 1.5 x D
- Conditionnement
- 1
- Unité de vente
- PCE

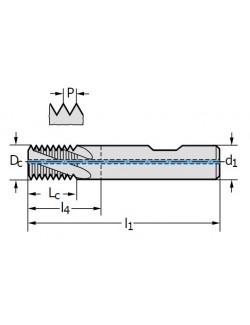

- Diamètre de coupe Dc (mm)
- 10
- Longueur fonctionnelle l4 (mm)
- 32
- Longueur totale l1 (mm)
- 72
- Délai de livraison
- Disponible
- Nombre de dents Z
- 5
- Type de filet
- G
- Pas du filetage P
- 19 filets par pouce
- Longueur arête de coupe Lc (mm)
- 20.1
- Diamètre de liaison d1 (mm)
- 10
