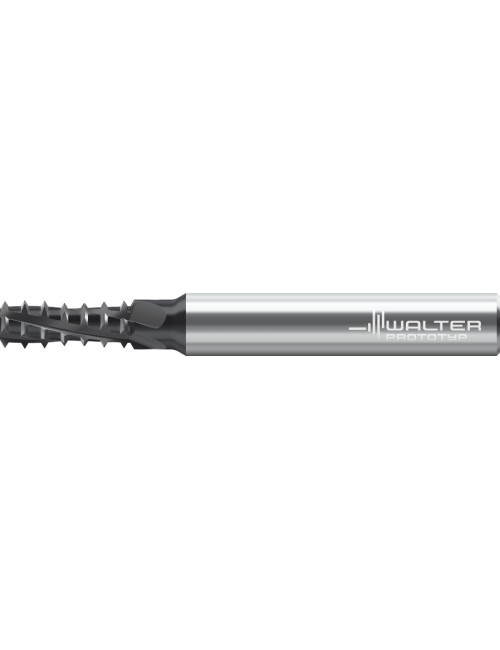

Fraise à fileter UNC 10-24 TC620-UNC10-A1D-WB10TJ à plusieurs rangées
198,00 €
HT
Référence: 7611456

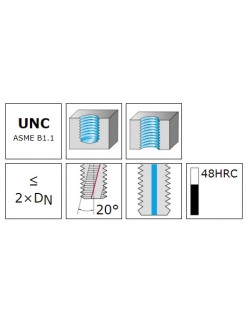

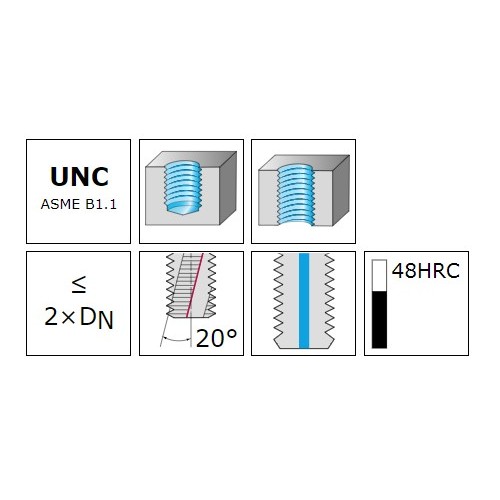

Fraise à fileter à plusieurs rangées TC620 - Supreme - Queue DIN 6535 HA - métrique - WB10TJ - 2xD - angle d'hélice de goujure 20° - UNC 10-24 - Dc 3.5 mm
Pour des vitesses de coupe élevées et de grandes avances par dent
7611456
Fiche technique
- Code EAN
- 4042446300685
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter plusieurs rangées
- Filetage
- UNC 10-24
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 3.50
- Taille du filetage Dn
- UNC 10-24
- Profondeur de filetage
- 2 x D
- Conditionnement
- 1
- Unité de vente
- PCE

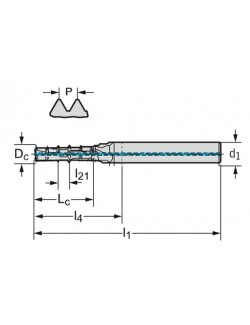

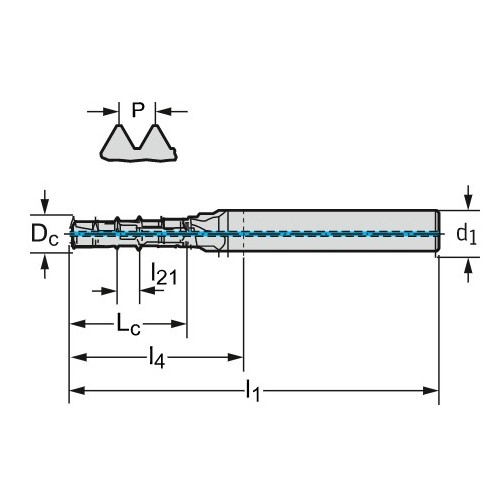

- Diamètre de coupe Dc (mm)
- 3.5
- Longueur fonctionnelle l21 (mm)
- 2.12
- Diamètre de queue d1 (mm)
- 6
- Longueur fonctionnelle l4 (mm)
- 21
- Longueur totale l1 (mm)
- 57
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Type de filet
- UNC / UNF
- Pas du filetage P
- 24 Filets par pouce
- Longueur arête de coupe Lc (mm)
- 10.6
