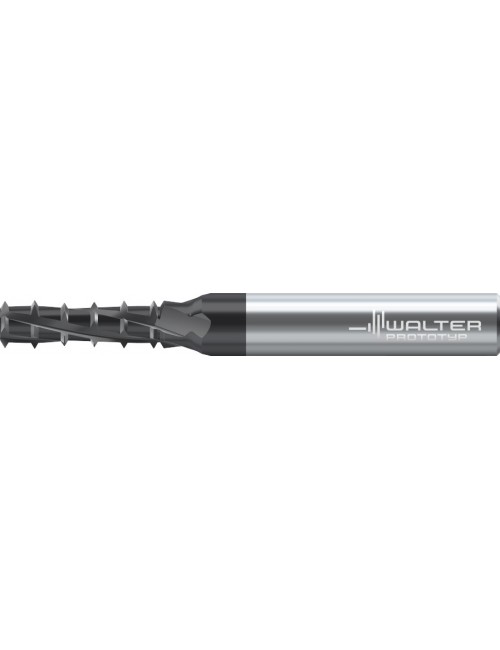

Fraise à fileter M20x2.5 TC620-M20-A1E-WB10TJ à plusieurs rangées
632,00 €
HT
Référence: 7611471

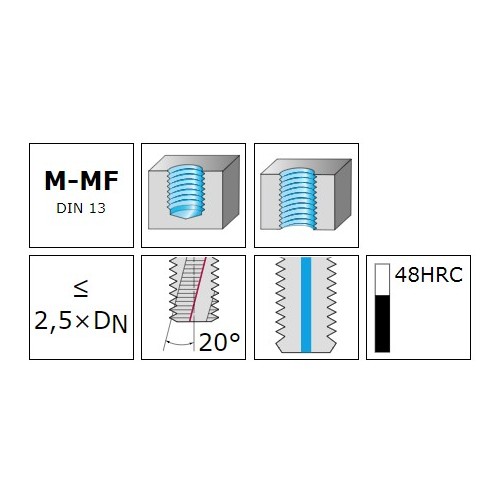

Fraise à fileter à plusieurs rangées TC620 - Supreme - Queue DIN 6535 HA - métrique - WB10TJ - 2.5xD - angle d'hélice de goujure 20° - M 20 - Dc 16.4 mm
Pour des vitesses de coupe élevées et de grandes avances par dent
7611471
Fiche technique
- Code EAN
- 4042446300838
- Revêtement
- AlTiN
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO O
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à fileter plusieurs rangées
- Filetage
- M20
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 16.40
- Taille du filetage Dn
- M 20
- Profondeur de filetage
- 2.5 x D
- Conditionnement
- 1
- Unité de vente
- PCE

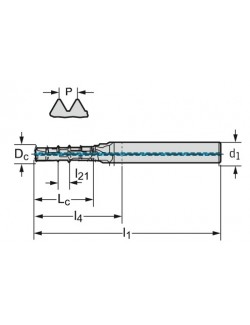

- Pas du filetage P (mm)
- 2.5
- Diamètre de coupe Dc (mm)
- 16.4
- Longueur fonctionnelle l21 (mm)
- 7.5
- Diamètre de queue d1 (mm)
- 18
- Longueur fonctionnelle l4 (mm)
- 68
- Longueur totale l1 (mm)
- 116
- Délai de livraison
- Disponible
- Nombre de dents Z
- 5
- Type de filet
- M-Filetage métrique
- Longueur arête de coupe Lc (mm)
- 52.5
Références spécifiques
Quick Compare
Product |
Fraise à fileter M20x2.5 TC620-M20-A1E-WB10TJ à plusieurs rangées
|
Fraise à fileter MF16X1.25 H5150106-M16X1.25 monobloc
|
Fraise à fileter NPTF 1/2-3/4-14 H5651106-NPTF1/2-3/4 monobloc
|
Fraise à fileter NPT 1/2-3/4-14 H5551106-NPT1/2-3/4 monobloc
|
Price |
632,00 € |
631,00 € |
631,00 € |
631,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446300838 | 4042446135331 | 4042446135461 | 4042446135409 |
Revêtement |
AlTiN | TICN | TICN | TICN |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | ISO O | ISO O |
Type de filetage |
Filetage intérieur | Filetage extérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à fileter plusieurs rangées | Fraise à fileter | Fraise à fileter | Fraise à fileter |
Filetage |
M20 | MF16X1.25 | NPTF 1/2-3/4-14 | NPT 1/2-3/4-14 |
Direction de coupe |
Droite | Droite | ||
Diamètre de coupe (mm) |
16.40 | 16.00 | ||
Taille du filetage Dn |
M 20 | MF 16X1.25 | ||
Profondeur de filetage |
2.5 x D | 2 x D | ||
Conditionnement |
1 | 1 | ||
Unité de vente |
PCE | PCE | ||
Pas du filetage P (mm) |
2.5 | 1.25 | ||
Diamètre de coupe Dc (mm) |
16.4 | 16 | ||
Longueur fonctionnelle l21 (mm) |
7.5 | |||
Diamètre de queue d1 (mm) |
18 | |||
Longueur fonctionnelle l4 (mm) |
68 | 44 | ||
Longueur totale l1 (mm) |
116 | 44 | ||
Délai de livraison |
Disponible | Disponible | ||
Nombre de dents Z |
5 | 6 | ||
Type de filet |
M-Filetage métrique | M-MF | NPT / NPTF | NPT / NPTF |
Longueur arête de coupe Lc (mm) |
52.5 | 30 | ||
Diamètre de liaison d1 (mm) |
16 | |||
