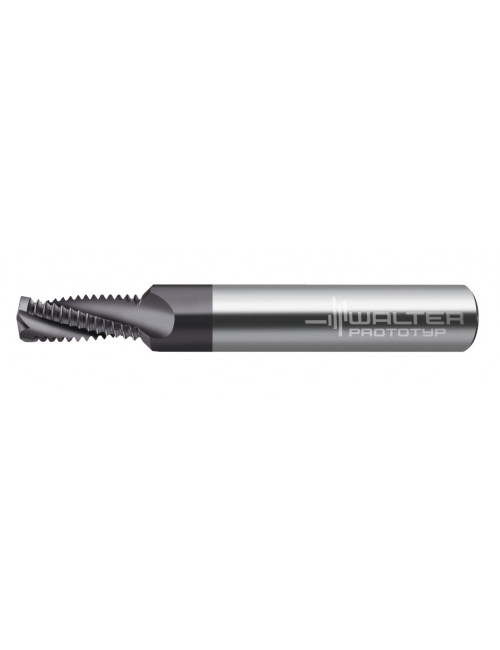

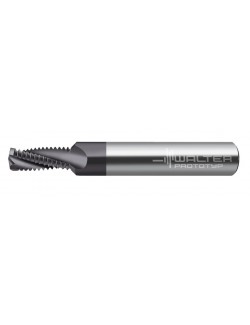

Fraise à percer-fileter M10x1.5 H5075018-M10 en carbure monobloc
808,00 €
HT
Référence: 5910476

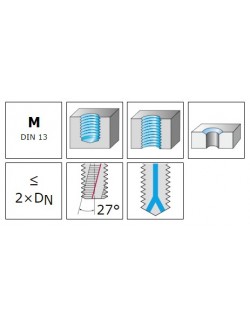

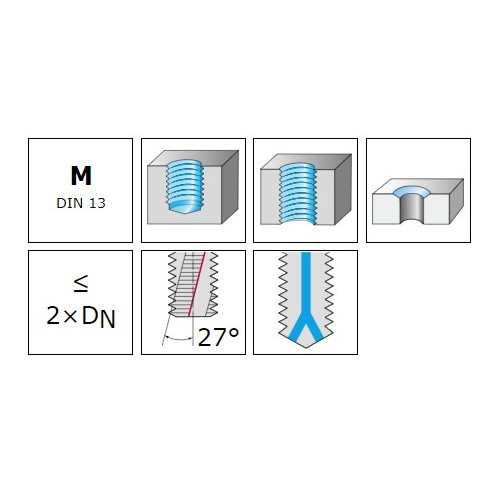

Fraise à percer-fileter en carbure monobloc - TMD - M - TAX -2xD - Queue DIN 6535 HA - code de type de sortie de liqu: sortie axiale inclinée - P 1.5mm - Dc 8.5mm - angle d'hélice de goujure 27°
5910476
Fiche technique
- Code EAN
- 4042446198992
- Application principale
- ISO K
- Type de filetage
- Filetage intérieur
- Type de fraise
- Fraise à percer-fileter
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 8.50
- Unité de vente
- PCE
- Conditionnement
- 1

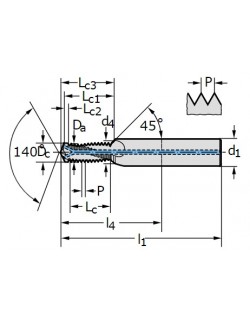

- Pas du filetage P (mm)
- 1.5
- Diamètre de coupe Da (mm)
- 8.08
- Diamètre de coupe Dc (mm)
- 8.5
- Diamètre de bride d4 (mm)
- 10.3
- Longueur totale l1 (mm)
- 35
- Longueur max. en porte-à-faux l4 (mm)
- 1.5
- Longueur utile Lc3 (mm)
- 23.7
- Longueur diamètre de queue Lc1 (mm)
- 22.2
- Longueur diamètre de queue Lc2 (mm)
- 18
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Type de filet
- M-Filetage métrique
- Prodondeur de filetage
- 2 x D
- Longueur arête de coupe Lc (mm)
- 18
Références spécifiques
Quick Compare
Product |
Fraise à percer-fileter M10x1.5 H5075018-M10 en carbure monobloc
|
Fraise à fileter UNC 1-8x TC610-UNC1-W1-WJ30RC monobloc
|
Fraise à fileter UNC 1"-8x TC611-UNC1-W1-WJ30RC monobloc
|
Price |
808,00 € |
804,00 € |
804,00 € |
Rating |
|
|
|
Description |
|||
Code EAN |
4042446198992 | 4042446257460 | 4042446257576 |
Revêtement |
AlTiN | AlTiN | |
Application principale |
ISO K | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO O | ISO O | |
Type de filetage |
Filetage intérieur | Filetage intérieur | Filetage intérieur |
Type de fraise |
Fraise à percer-fileter | Fraise à fileter | Fraise à fileter |
Filetage |
UNC 1-8 | UNC 1"-8 | |
Direction de coupe |
Droite | Droite | Droite |
Diamètre de coupe (mm) |
8.50 | 18.00 | 18.00 |
Taille du filetage Dn |
UNC 1-8 | UNC 1"-8 | |
Profondeur de filetage |
1.5 x D | 2 x D | |
Unité de vente |
PCE | ||
Conditionnement |
1 | 1 | 1 |
Unité de vente |
PCE | PCE | |
Pas du filetage P (mm) |
1.5 | ||
Diamètre de coupe Da (mm) |
8.08 | ||
Diamètre de coupe Dc (mm) |
8.5 | 18 | 18 |
Diamètre de bride d4 (mm) |
10.3 | ||
Longueur fonctionnelle l4 (mm) |
54 | 68 | |
Longueur totale l1 (mm) |
35 | 104 | 116 |
Longueur max. en porte-à-faux l4 (mm) |
1.5 | ||
Longueur utile Lc3 (mm) |
23.7 | ||
Longueur diamètre de queue Lc1 (mm) |
22.2 | ||
Longueur diamètre de queue Lc2 (mm) |
18 | ||
Délai de livraison |
Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 5 | 5 |
Type de filet |
M-Filetage métrique | UNC / UNF | UNC / UNF |
Prodondeur de filetage |
2 x D | ||
Pas du filetage P |
8 filets par pouce | 8 filets par pouce | |
Longueur arête de coupe Lc (mm) |
18 | 38.1 | 50.8 |
Diamètre de liaison d1 (mm) |
20 | 20 | |
