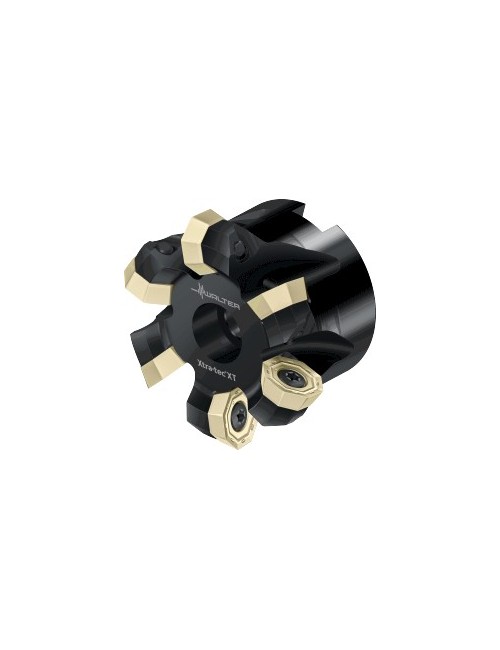

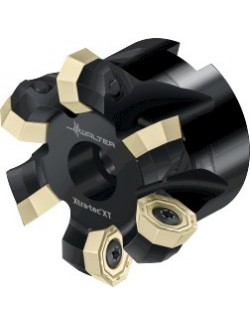

Fraise à surfacer octogonale M5004-052-B22-03-04
465,00 €
HT
Référence: 7923369

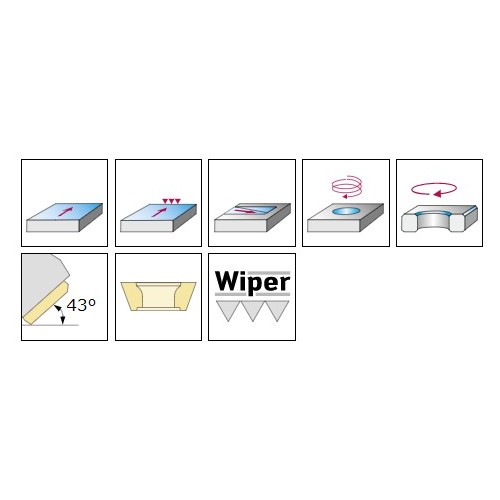

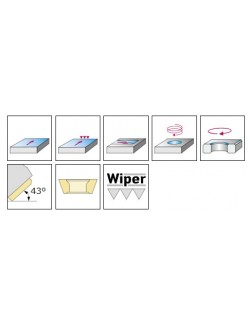

Fraise à surfacer octogonale M5004 - Alésage cylindrique Entraînement transversal DIN 138 - K 43° - Métrique - OD .. 0605 .. - Dc 42 mm - Z 3
8 arêtes de coupe par plaquette amovible
7923369
Fiche technique
- Code EAN
- 0627243724
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO H - ISO O
- Type de fraise
- Fraise à surfacer
- Direction de coupe
- Droite

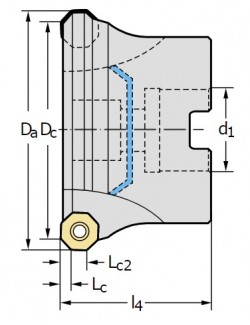

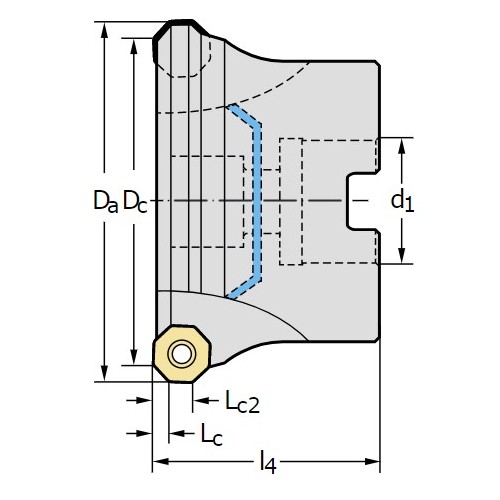

- Longueur arête de coupe Lc (mm)
- 4
- Diamètre de coupe (mm)
- 42.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 42
- Diamètre de queue d1 (mm)
- 22
- Longueur fonctionnelle l4 (mm)
- 45
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation plaquette de coupe
- OD.
- Nombre de plaquettes amovibles
- 3
- Diamètre de coupe maximal Da (mm)
- 52
- Longueur diamètre de queue Lc2 (mm)
- 10
Références spécifiques
Quick Compare
Product |
Fraise à surfacer octogonale M5004-052-B22-03-04
|
Fraise à copier F2239.T22.025.Z01.18
|
Fraise à copier F2239B.T18.025.Z01.12
|
Fraise à dresser M5130-040-B16-07-09
|
Price |
465,00 € |
457,00 € |
457,00 € |
458,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627243724 | 429570727 | 429573727 | 0934316724 |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO K | ISO P - ISO K | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO H - ISO O | ISO M - ISO S | ISO M - ISO S | ISO H - ISO O |
Type de fraise |
Fraise à surfacer | Fraise à copier | Fraise à copier | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
4 | 9 | ||
Diamètre de coupe (mm) |
42.00 | 25 | 25 | 40.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
T22 | T18 | ||
Diamètre de coupe Dc (mm) |
42 | 25 | 25 | 40 |
Diamètre de queue d1 (mm) |
22 | |||
Longueur fonctionnelle l4 (mm) |
45 | |||
Longueur max. en porte-à-faux l4 (mm) |
35 | 30 | 40 | |
Rayon d'angle r (mm) |
12.5 | 12.5 | ||
Type de queue |
Cylindrique | ScrewFit | ScrewFit | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 1 | 1 | 7 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Désignation plaquette de coupe |
OD. | P2631 et SP | P2631 et SP | BC..0903.. |
Nombre de plaquettes amovibles |
3 | 1 | 7 | |
Diamètre de coupe maximal Da (mm) |
52 | |||
Diamètre de connexion d1 (mm) |
18 | 20 | 16 | |
Vitesse de rotation n max (rpm) |
27700 | |||
Angle de plongée maximal E |
2° | |||
Longueur diamètre de queue Lc2 (mm) |
10 | |||
