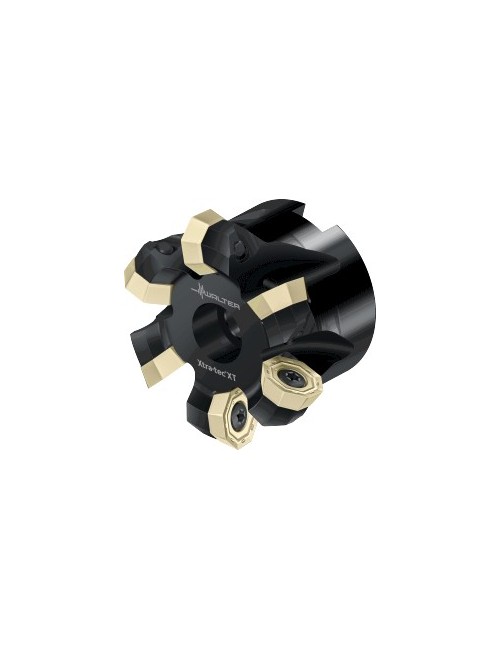

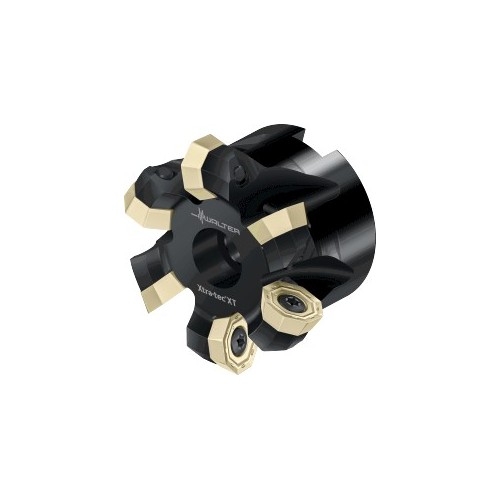

Fraise à surfacer octogonale M5004-060-B16-03-04
542,00 €
HT
Référence: 7923370

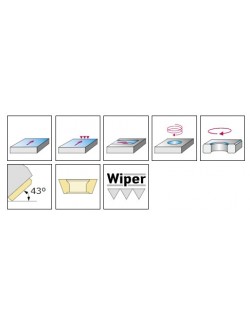

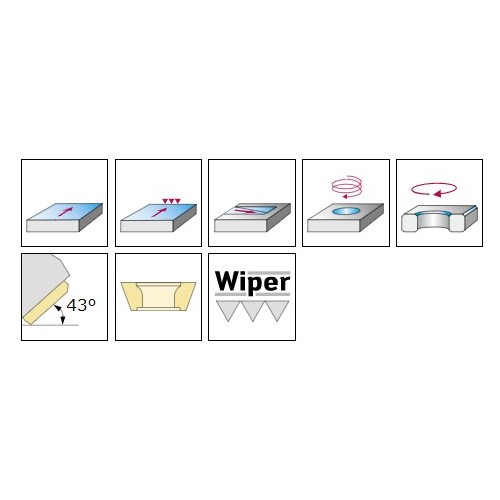

Fraise à surfacer octogonale M5004 - Alésage cylindrique Entraînement transversal DIN 138 - K 43° - Métrique - OD .. 0605 .. - Dc 50 mm - Z 3

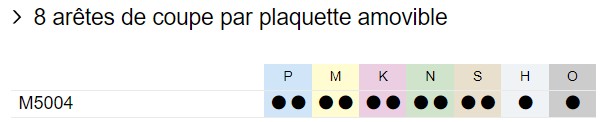

8 arêtes de coupe par plaquette amovible
7923370
Fiche technique
- Code EAN
- 0627244724
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO H - ISO O
- Type de fraise
- Fraise à surfacer
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 4
- Diamètre de coupe (mm)
- 50.00
- Conditionnement
- 1
- Unité de vente
- PCE

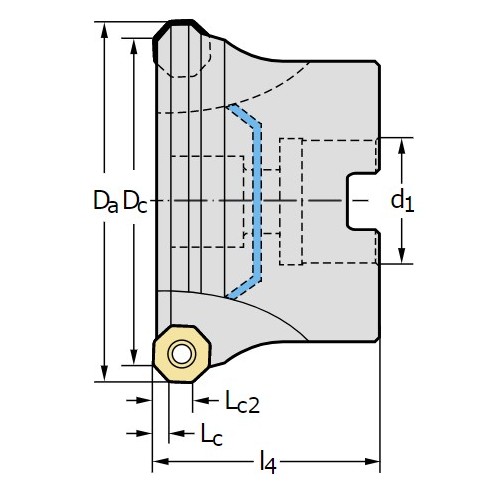

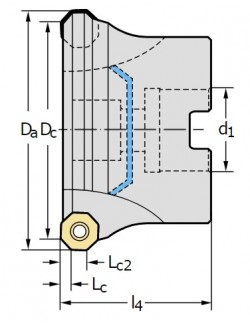

- Diamètre de coupe Dc (mm)
- 50
- Diamètre de queue d1 (mm)
- 16
- Longueur fonctionnelle l4 (mm)
- 40
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation plaquette de coupe
- OD.
- Nombre de plaquettes amovibles
- 3
- Diamètre de coupe maximal Da (mm)
- 60
- Longueur diamètre de queue Lc2 (mm)
- 10
Références spécifiques
Quick Compare
Product |
Fraise à surfacer octogonale M5004-060-B16-03-04
|
Fraise à copier F2339.W20.020.Z02.28
|

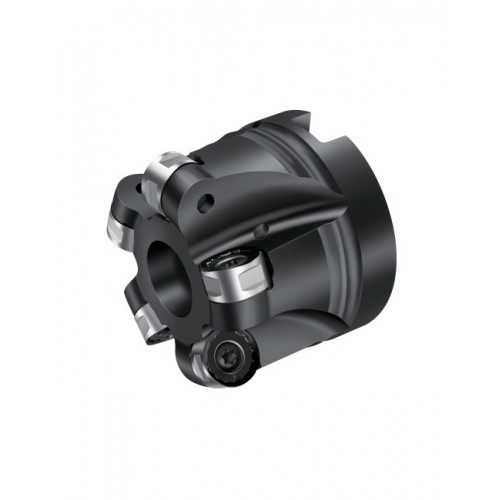

Fraise à copier avec plaquettes rondes M2471-050-B22-05-06
|
Fraise à copier avec plaquettes rondes M2471-052-B22-05-06
|
Price |
542,00 € |
540,00 € |
540,00 € |
540,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627244724 | 780797727 | 0839966727 | 0839967727 |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K | ISO P - ISO M -ISO S | ISO P - ISO M -ISO S |
Application secondaire |
ISO H - ISO O | ISO S - ISO H | ||
Type de fraise |
Fraise à surfacer | Fraise à copier | Fraise à copier | Fraise à copier |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
4 | 110 | 6 | 6 |
Diamètre de coupe (mm) |
50.00 | 20 | 38.00 | 40.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Da (mm) |
50 | 52 | ||
Diamètre de liaison d1 (mm) |
20 | |||
Diamètre de coupe Dc (mm) |
50 | 20 | ||
Diamètre de queue d1 (mm) |
16 | 22 | 22 | |
Longueur fonctionnelle l4 (mm) |
40 | 40 | 40 | |
Longueur max. en porte-à-faux l4 (mm) |
50 | |||
Rayon d'angle r (mm) |
10 | 6 | 6 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 2 | 5 | 7 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Désignation plaquette de coupe |
OD. | XD T et SP | RNMX.. | RNMX.. |
Nombre de plaquettes amovibles |
3 | 2 | 5 | 5 |
Diamètre de coupe maximal Da (mm) |
60 | |||
Diamètre de connexion d1 (mm) |
28 | |||
Longueur diamètre de queue Lc2 (mm) |
10 | |||
