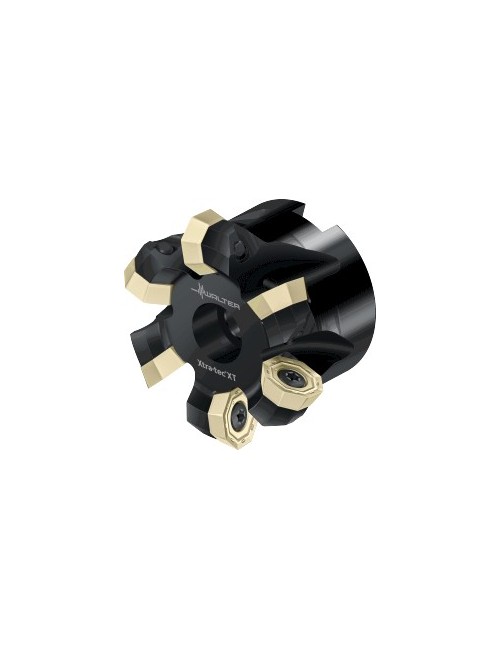

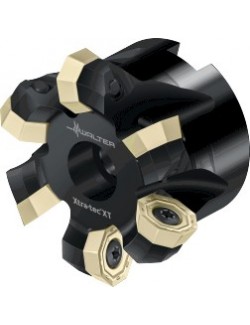

Fraise à surfacer octogonale M5004-063-B22-05-04
596,00 €
HT
Référence: 7923372

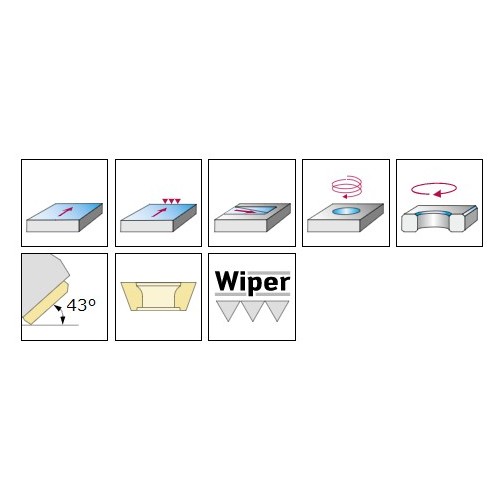

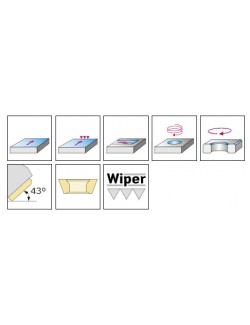

Fraise à surfacer octogonale M5004 - Alésage cylindrique Entraînement transversal DIN 138 - K 43° - Métrique - OD .. 0605 .. - Dc 53 mm - Z 5
8 arêtes de coupe par plaquette amovible
7923372
Fiche technique
- Code EAN
- 0627246724
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO H - ISO O
- Type de fraise
- Fraise à surfacer
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 4
- Diamètre de coupe (mm)
- 53.00
- Conditionnement
- 1
- Unité de vente
- PCE

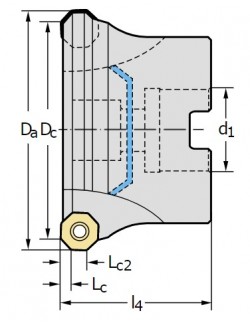

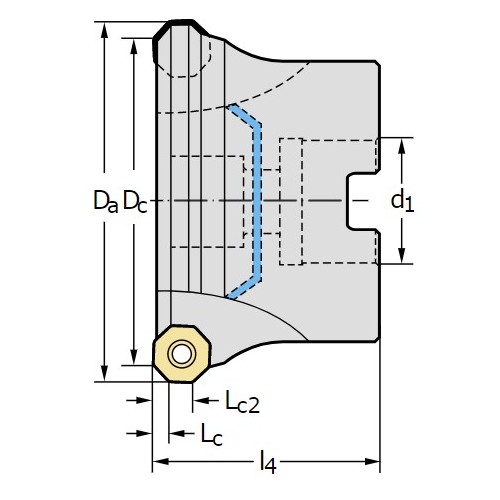

- Diamètre de coupe Dc (mm)
- 53
- Diamètre de queue d1 (mm)
- 22
- Longueur fonctionnelle l4 (mm)
- 40
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 5
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation plaquette de coupe
- OD.
- Nombre de plaquettes amovibles
- 5
- Diamètre de coupe maximal Da (mm)
- 63
- Longueur diamètre de queue Lc2 (mm)
- 10
Références spécifiques
Quick Compare
Product |
Fraise à surfacer octogonale M5004-063-B22-05-04
|
Fraise à copier F2239.W.020.Z01.25
|
Fraise à dresser M5130-063-B27-05-12
|
Fraise à dresser M5130-063-B22-05-12
|
Price |
596,00 € |
587,00 € |
588,00 € |
588,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627246724 | 367193727 | 0934356724 | 0934353724 |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO K | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO H - ISO O | ISO M - ISO S | ISO H - ISO O | ISO H - ISO O |
Type de fraise |
Fraise à surfacer | Fraise à copier | Fraise à dresser | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
4 | 110 | 12 | 12 |
Diamètre de coupe (mm) |
53.00 | 20 | 63.00 | 63.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
20 | |||
Diamètre de coupe Dc (mm) |
53 | 20 | 63 | 63 |
Diamètre de queue d1 (mm) |
22 | |||
Longueur fonctionnelle l4 (mm) |
40 | |||
Longueur max. en porte-à-faux l4 (mm) |
59 | 50 | 40 | |
Rayon d'angle r (mm) |
10 | |||
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
5 | 1 | 5 | 5 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Désignation plaquette de coupe |
OD. | P2631 et SP | BC..1204.. | BC..1204.. |
Nombre de plaquettes amovibles |
5 | 3 | 5 | 5 |
Diamètre de coupe maximal Da (mm) |
63 | |||
Diamètre de connexion d1 (mm) |
25 | 27 | 22 | |
Vitesse de rotation n max (rpm) |
16900 | 16900 | ||
Angle de plongée maximal E |
1.5° | 1.5° | ||
Longueur diamètre de queue Lc2 (mm) |
10 | |||
