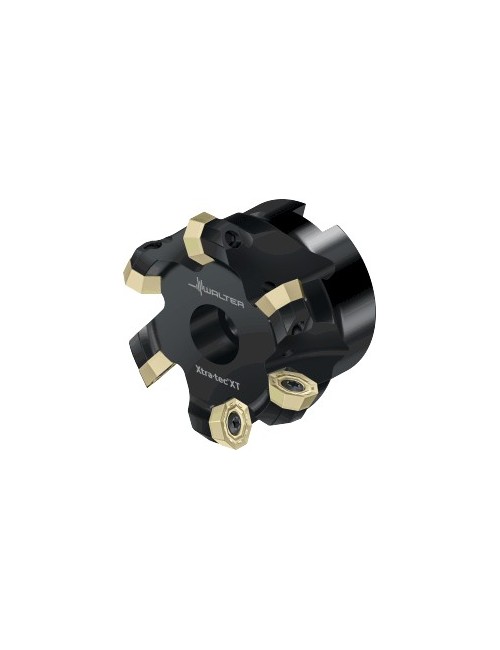

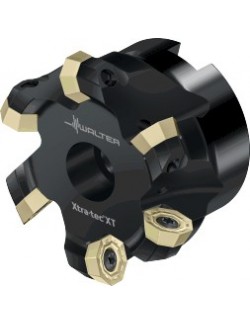

Fraise à surfacer octogonale M5004-108-B32-10-03
957,00 €
HT
Référence: 7923361

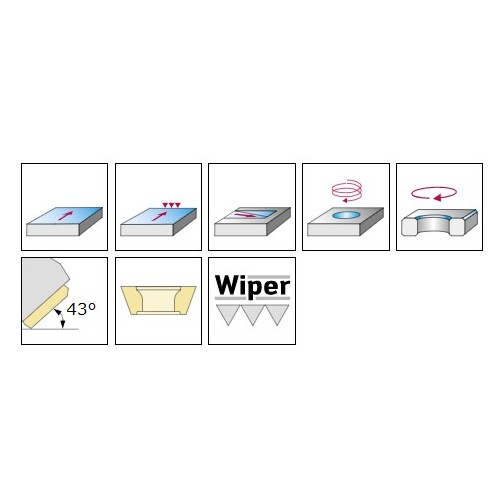

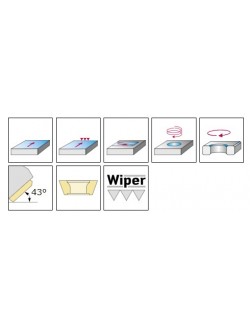

Fraise à surfacer octogonale M5004 - Alésage cylindrique Entraînement transversal DIN 138 - K 43° - Métrique - OD .. 0504 .. - Dc 100 mm - Z 10
8 arêtes de coupe par plaquette amovible
7923361
Fiche technique
- Code EAN
- 0627228724
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO H - ISO O
- Type de fraise
- Fraise à surfacer
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 3
- Diamètre de coupe (mm)
- 100.00
- Conditionnement
- 1
- Unité de vente
- PCE

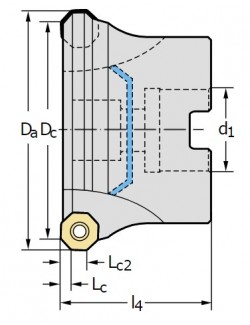

- Diamètre de coupe Dc (mm)
- 100
- Diamètre de queue d1 (mm)
- 32
- Longueur fonctionnelle l4 (mm)
- 50
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 10
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation plaquette de coupe
- OD.
- Nombre de plaquettes amovibles
- 10
- Diamètre de coupe maximal Da (mm)
- 108
- Longueur diamètre de queue Lc2 (mm)
- 8
Références spécifiques
Quick Compare
Product |
Fraise à surfacer octogonale M5004-108-B32-10-03
|
Fraise à plonger F2036M.0.50.040.063
|
Fraise à surfacer M5012-100-B32-11-10
|
Fraise ramping M2131-040-H63-02-20
|
Price |
957,00 € |
955,00 € |
956,00 € |
962,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627228724 | 0222374727 | 0612941724 | 0796977724 |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO K | ISO P - ISO M - ISO K - ISO N - ISO S | ISO N |
Application secondaire |
ISO H - ISO O | ISO H - ISO O | ISO O | |
Type de fraise |
Fraise à surfacer | Fraise à plonger | Fraise à surfacer | Fraise ramping |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
3 | 10 | 20 | |
Diamètre de coupe (mm) |
100.00 | 63.00 | 100.00 | 40.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
NCT 50 | HSK-A63 | ||
Diamètre de coupe Dc (mm) |
100 | 63 | 100 | 40 |
Diamètre de queue d1 (mm) |
32 | 32 | ||
Longueur fonctionnelle l4 (mm) |
50 | 50 | ||
Longueur totale l1 (mm) |
63 | |||
Longueur max. en porte-à-faux l4 (mm) |
40 | 110 | ||
Type de queue |
Cylindrique | Cylindrique | Cylindrique | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
10 | 6 | 11 | 2 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Désignation plaquette de coupe |
OD. | P20200-3.3 | SN.X1205.. | ZDGT |
Nombre de plaquettes amovibles |
10 | 6 | 11 | 2 |
Diamètre de coupe maximal Da (mm) |
108 | |||
Longueur diamètre de queue Lc2 (mm) |
8 | |||
Longueur utile l16 (mm) |
65 | |||
Profondeur de coupe max ae (mm) |
4 | |||
Largeur de fraisage SB H13 (mm) |
3.15 | |||
