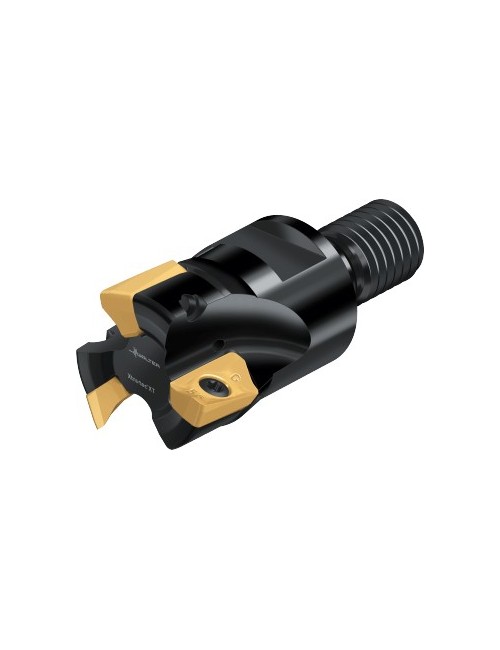

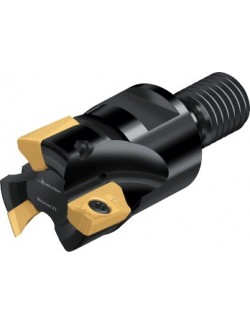

Fraise à dresser M5130-016-TC08-02-09
290,00 €
HT
Référence: 7737986

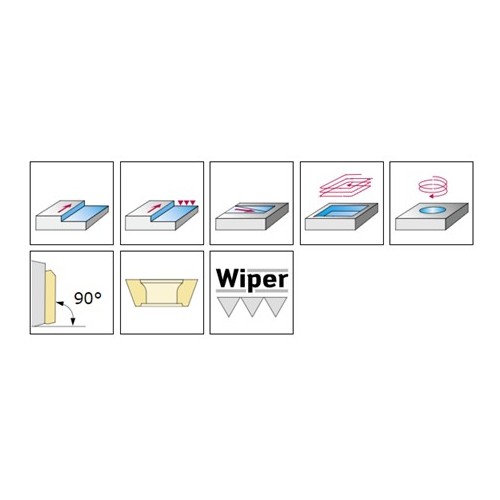

Fraise à dresser M5130 - Cylindrique modulaire - K 90° - métrique - BC 0903 - Dc 16 mm - Z 2
2 arêtes de coupe par plaquette amovible
7737986
Fiche technique
- Code EAN
- 0981486724
- Application principale
- ISO P - ISO M - ISO K - ISO N - ISO S
- Application secondaire
- ISO H - ISO O
- Type de fraise
- Fraise à dresser
- Direction de coupe
- Droite

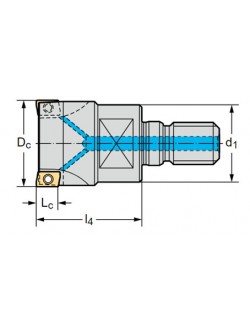

- Longueur arête de coupe Lc (mm)
- 9
- Diamètre de coupe (mm)
- 16.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 16
- Longueur max. en porte-à-faux l4 (mm)
- 25
- Type de queue
- Vissé
- Délai de livraison
- Disponible
- Nombre de dents Z
- 2
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation plaquette de coupe
- BC..0903..
- Nombre de plaquettes amovibles
- 2
- Diamètre de connexion d1 (mm)
- M8
- Vitesse de rotation n max (rpm)
- 40000
- Angle de plongée maximal E
- 8.4°
Références spécifiques
Quick Compare
Product |
Fraise à dresser M5130-016-TC08-02-09
|

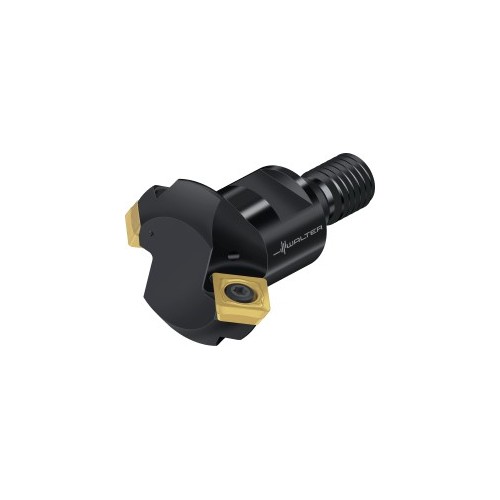

Fraise à chanfreiner M4574-020-TC10-02-05
|
Fraise à plaquettes rondes M5468-020-TC10-02-05
|
Fraise à surfacer/dresser F4042.W16.012.Z01.08
|
Price |
290,00 € |
282,00 € |
283,00 € |
284,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0981486724 | 0993313724 | 0616971727 | 0660177724 |
Application principale |
ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S | ISO P - ISO M - ISO K - ISO N - ISO S |
Application secondaire |
ISO H - ISO O | ISO H - ISO O | ISO H - ISO O | |
Type de fraise |
Fraise à dresser | Fraise à chanfreiner | Fraise à copier | Fraise à surfacer/dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
9 | 5.5 | 5 | 8 |
Diamètre de coupe (mm) |
16.00 | 20.00 | 20.00 | 12.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Da (mm) |
32.8 | 20 | ||
Diamètre de liaison d1 (mm) |
M10 | 16 | ||
Diamètre de coupe Dc (mm) |
16 | 20 | 12 | |
Diamètre de queue d1 (mm) |
M10 | |||
Longueur fonctionnelle l4 (mm) |
30 | |||
Longueur totale l1 (mm) |
80 | |||
Longueur max. en porte-à-faux l4 (mm) |
25 | 30 | 31 | |
Rayon d'angle r (mm) |
5 | |||
Type de queue |
Vissé | Cylindrique | Vissée | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
2 | 2 | 2 | 1 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Désignation plaquette de coupe |
BC..0903.. | SD.. 09T3 | RO.X10T3 | AD..0803.. |
Nombre de plaquettes amovibles |
2 | 2 | 2 | 1 |
Diamètre de connexion d1 (mm) |
M8 | |||
Vitesse de rotation n max (rpm) |
40000 | |||
Angle de plongée maximal E |
8.4° | |||
Angle d'attaque |
45° | |||
