Fraise à dresser/rainurer H2EC94717-E10-10
80,80 €
HT
Référence: 6377507

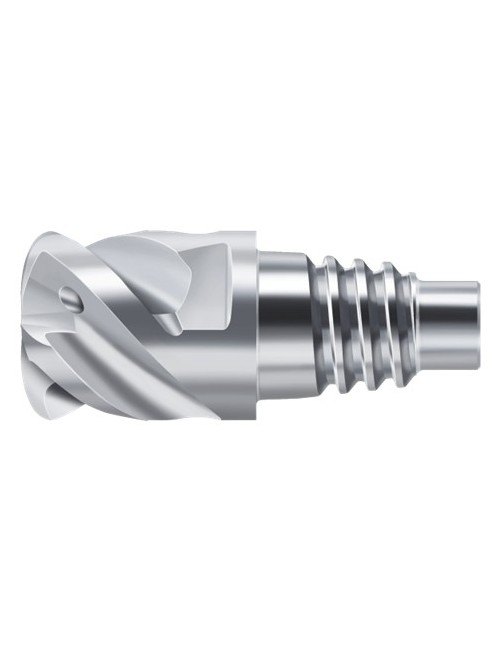

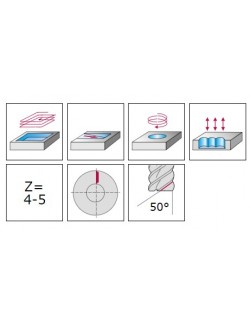

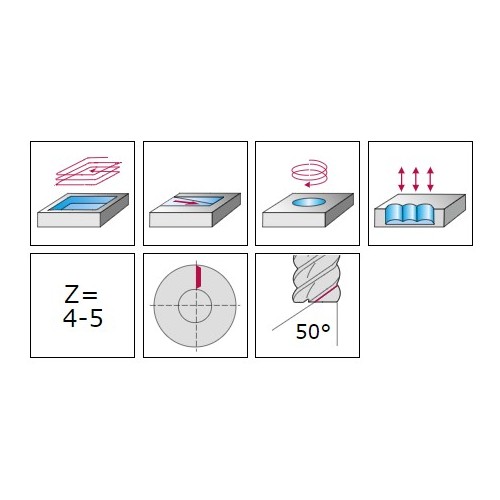

Fraise à dresser/rainurer en carbure monobloc H2EC94717 - Protostar FLASH - ConeFit - Métrique - Angle d'hélice de goujure 50° - TAA - Dc 10 mm - Z 4
Type Flash N 50
6377507
Fiche technique
- Code EAN
- 4042446243456
- Revêtement
- TiAlN + TiAI
- Application principale
- ISO M
- Application secondaire
- ISO S
- Type de fraise
- Fraise à queue
- Direction de coupe
- Droite

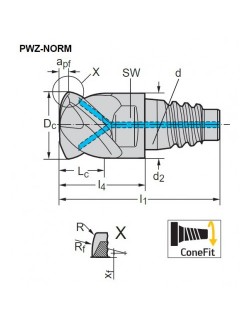

- Longueur arête de coupe Lc (mm)
- 6
- Diamètre de coupe (mm)
- 10.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 10
- Longueur totale l1 (mm)
- 23.6
- Longueur max. en porte-à-faux l4 (mm)
- 12.4
- Rayon d'angle r (mm)
- 1.5
- Type de queue
- ConeFit
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Classement Finition/Ébauche
- Ébauche et finition
- Code de la taille de la liaison d1 (mm)
- E10
- Correction pour en moyenne a pf (mm)
- 0.7
- Dimension de clés SW (mm)
- 8
- Rayon de compensation xf (mm)
- 1.7
- Rayon d'ange Rf (mm)
- 5
- Rayon de remplacement R ers
- 1.998
Références spécifiques
Quick Compare
Product |
Fraise à dresser/rainurer H2EC94717-E10-10
|
Fraise à dresser/rainurer H602641-8
|
Fraise à dresser/rainurer MC230-09.0W4BC-WK40TF
|
Fraise à dresser/rainurer MC230-09.0A4BC-WK40TF
|
Price |
80,80 € |
71,00 € |
71,30 € |
71,30 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446243456 | 4042446071264 | 4042446314873 | 4042446314330 |
Revêtement |
TiAlN + TiAI | Sans revêtement | TiAlN | TiAlN |
Application principale |
ISO M | ISO N | ISO P | ISO P |
Application secondaire |
ISO S | ISO M - ISO K - ISO S | ISO M - ISO K - ISO S | |
Type de fraise |
Fraise à queue | Fraise à queue | Fraise à dresser/rainurer | Fraise à dresser/rainurer |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
6 | 28 | 19 | 19 |
Diamètre de coupe (mm) |
10.00 | 8.00 | 9.00 | 9.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
10 | 8 | 9 | 9 |
Longueur utile l3 (mm) |
30 | 30 | ||
Diamètre de queue d1 (mm) |
8 | 10 | 10 | |
Diamètre du corps d2 (mm) |
8.6 | 8.6 | ||
Longueur fonctionnelle l4 (mm) |
44 | 32 | 32 | |
Longueur totale l1 (mm) |
23.6 | 80 | 72 | 72 |
Longueur max. en porte-à-faux l4 (mm) |
12.4 | |||
Nuance |
WK40TF | WK40TF | ||
Rayon d'angle r (mm) |
1.5 | |||
Type de queue |
ConeFit | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 2 | 4 | 4 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Code de la taille de la liaison d1 (mm) |
E10 | |||
Correction pour en moyenne a pf (mm) |
0.7 | |||
Dimension de clés SW (mm) |
8 | |||
Rayon de compensation xf (mm) |
1.7 | |||
Rayon d'ange Rf (mm) |
5 | |||
Rayon de remplacement R ers |
1.998 | |||
