Fraise à chanfreiner 120° H3E58118-E12-12
94,30 €
HT
Référence: 5640956

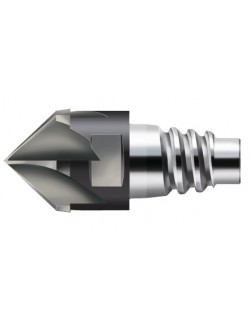

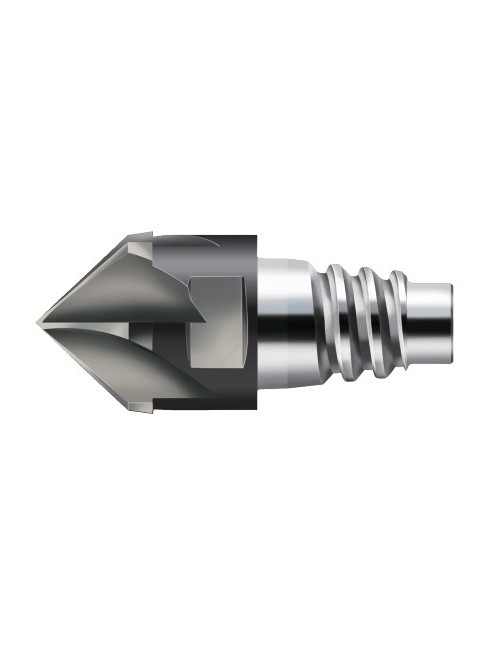

Fraise à chanfreiner 120° en carbure monobloc H3E58118 - Protostar - Métrique - ConeFit - Dc 3 mm - Z 6
5640956
Fiche technique
- Code EAN
- 4042446190378
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à chanfreiner
- Direction de coupe
- Droite
- Diamètre de coupe (mm)
- 3.00
- Conditionnement
- 1
- Unité de vente
- PCE

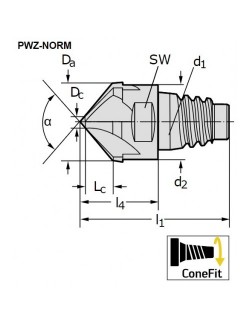

- Diamètre de liaison d1 (mm)
- E12
- Diamètre de coupe Dc (mm)
- 3
- Longueur utile l3 (mm)
- 2.6
- Diamètre du corps d2 (mm)
- 11.7
- Longueur totale l1 (mm)
- 28.3
- Longueur max. en porte-à-faux l4 (mm)
- 13.6
- Nuance
- TAX
- Type de queue
- ConeFit
- Délai de livraison
- Disponible
- Nombre de dents Z
- 6
- Dimension de clés SW
- 10
- Diamètre de coupe maximal Da (mm)
- 12
- Classement Finiton/Ébauche
- Ébauche et finition
- Angle de dépouille principal
- 120
Références spécifiques
Quick Compare
Product |
Fraise à chanfreiner 120° H3E58118-E12-12
|
Fraise quart de cercle H3E68118-E12-12-3
|
Fraise hémisphérique H8E11118-E12-12
|
Fraise grande avance MC089-05.0A4B050-WB10TG
|
Price |
94,30 € |
84,90 € |
85,10 € |
85,10 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446190378 | 4042446190385 | 4042446189990 | 4042446281229 |
Revêtement |
TiAlN | TiAlN | TiAlN | TiAlSiN |
Application principale |
ISO P | ISO P | ISO P - ISO M | ISO H |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO N - ISO S | ISO K - ISO N | |
Type de fraise |
Fraise à chanfreiner | Fraise à profiler | Fraise à copier | Fraise grande avance |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
3 | 6.5 | 13 | |
Diamètre de coupe (mm) |
3.00 | 5.00 | 12.00 | 5.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
E12 | 6 | ||
Diamètre de coupe Dc (mm) |
3 | 5 | 12 | 5 |
Longueur utile l3 (mm) |
2.6 | |||
Diamètre du corps d2 (mm) |
11.7 | 11.7 | 11.7 | |
Longueur fonctionnelle l4 (mm) |
14.5 | |||
Longueur totale l1 (mm) |
28.3 | 28.3 | 28.3 | 57 |
Longueur max. en porte-à-faux l4 (mm) |
13.6 | 14.5 | 21 | |
Nuance |
TAX | TAX | TAX | WB10TG |
Rayon d'angle r (mm) |
3 | 6 | 0.5 | |
Type de queue |
ConeFit | Coneft | ConeFit | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
6 | 4 | 4 | 4 |
Rayon de compensation xf (mm) |
0.7 | |||
Rayon d'angle Rf (mm) |
6 | |||
Rayon de remplacement R ers (mm) |
0.656 | |||
Dimension de clés SW |
10 | 10 | 10 | |
Code de la taille de la liaison d1 (mm) |
E12 | E12 | ||
Correction pour en moyenne a pf (mm) |
0.15 | |||
Diamètre de coupe maximal Da (mm) |
12 | 12 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Angle de dépouille principal |
120 | |||
