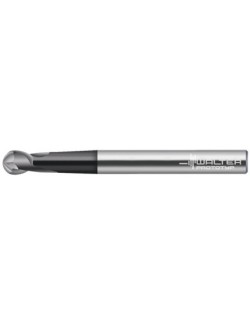

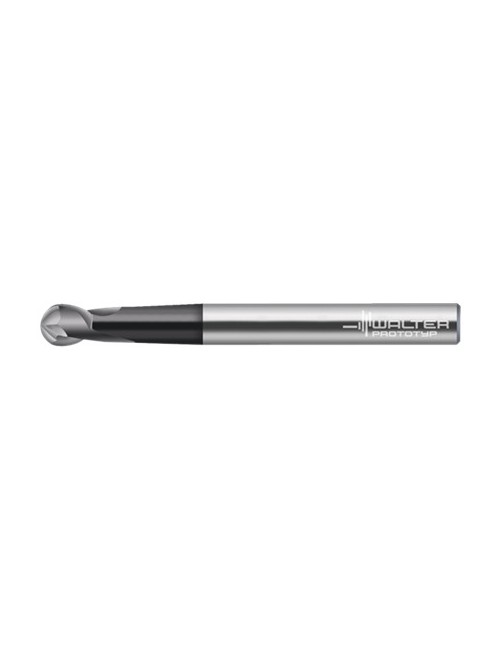

Fraise hémisphérique H8006428-10
233,00 €
HT
Référence: 5150841

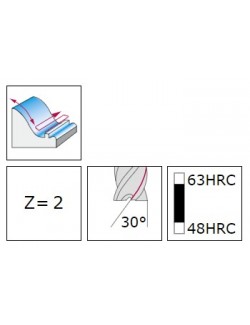

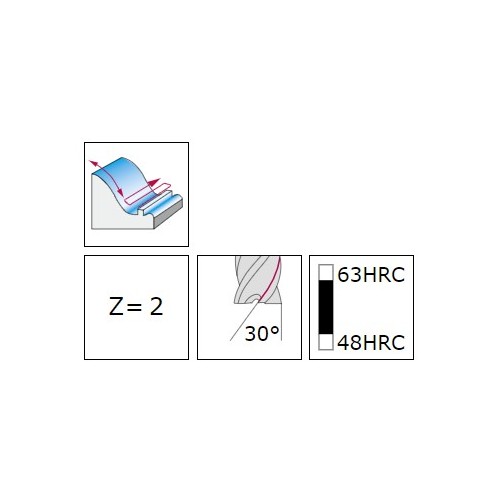

Fraise à copier hémisphérique en carbure monobloc H8006428 - Protostar ULTRA - Queue DIN 6535 HA - TAX - Métrique - Angle d'hélice de goujure 30° - Dc 10 mm - R 5 mm - Z 2

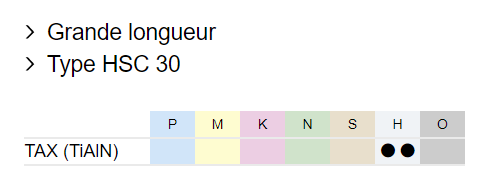

Type HSC 30
Grande longueur
5150841
Fiche technique
- Code EAN
- 4042446144845
- Revêtement
- TiAlN
- Application principale
- ISO H
- Type de fraise
- Fraise à copier
- Direction de coupe
- Droite

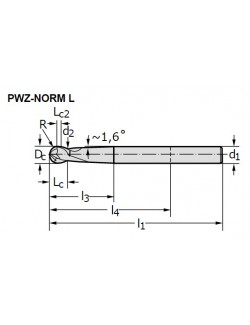

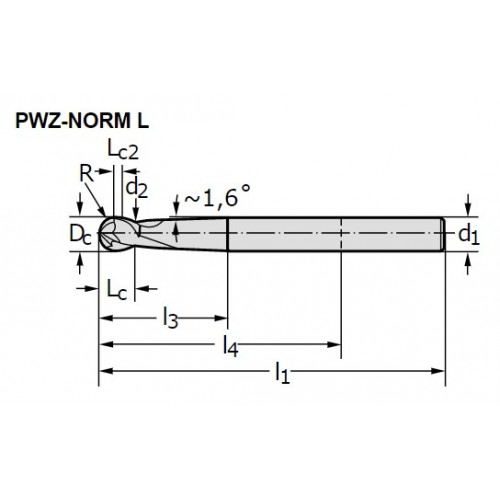

- Longueur arête de coupe Lc (mm)
- 11
- Diamètre de coupe (mm)
- 10.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 10
- Diamètre du corps d2 (mm)
- 8.2
- Longueur fonctionnelle l4 (mm)
- 60
- Longueur totale l1 (mm)
- 100
- Longueur diamètre de queue Lc2 (mm)
- 3
- Longueur utile l (mm)
- 43
- Nuance
- TAX
- Rayon d'angle r (mm)
- 5
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 2
- Code de la taille de la liaison d1 (mm)
- 10
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |

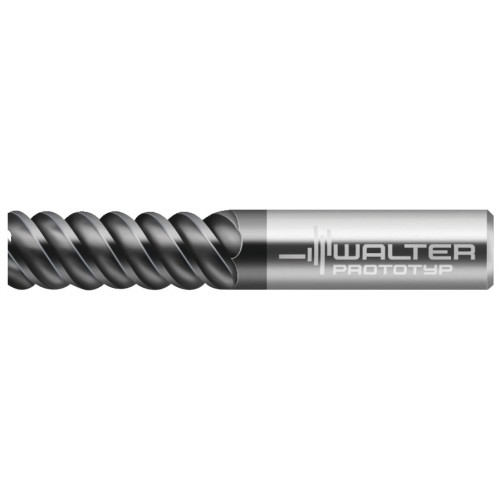

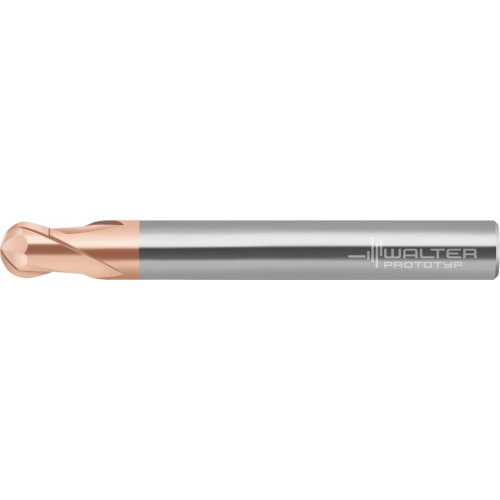

Fraise hémisphérique H8006428-10 | Fraise à profiler quart de cercle MC503-06.0A4B400-WJ30TF | Fraise à copier hémisphérique MC482-12.0A2L-WB10TG | Fraise à dresser MC128-16.0A6B-WJ30TF |
Price |
233,00 € |
224,00 € |
229,00 € |
231,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446144845 | 4042446270377 | 4042446282592 | 4042446307097 |
Revêtement |
TiAlN | TiAlN | TiAlSiN | TiAlN |
Application principale |
ISO H | ISO P | ISO H | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ||
Type de fraise |
Fraise à copier | Fraise à profiler | Fraise à copier | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
11 | 4 | 100 | 32 |
Diamètre de coupe (mm) |
10.00 | 6.00 | 12 | 16.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
10 | 6 | 12 | 16 |
Diamètre de queue d1 (mm) |
16 | |||
Diamètre du corps d2 (mm) |
8.2 | |||
Longueur fonctionnelle l4 (mm) |
60 | 44 | ||
Longueur totale l1 (mm) |
100 | 83 | 55 | 92 |
Longueur max. en porte-à-faux l4 (mm) |
38 | |||
Longueur diamètre de queue Lc2 (mm) |
3 | |||
Longueur utile l (mm) |
43 | |||
Nuance |
TAX | WJ30TF | WB10TG | WJ30TF |
Rayon d'angle r (mm) |
5 | 4 | 6 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
2 | 4 | 2 | 6 |
Classement Finition/Ébauche |
Finition | |||
Code de la taille de la liaison d1 (mm) |
10 | 14 | 12 | |
Diamètre de connexion d1 (mm) |
9.6 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
