Fraise en carbure monobloc MC025-20.0E4P200-WJ30TF
143,00 €
HT
Référence: 7745685

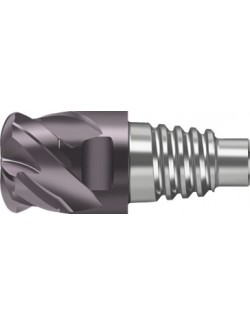

Fraise grande avance en carbure monobloc MC025 - Advance - ConeFit - métrique - angle d'hélice de goujure 50° - WJ30TF - Dc 20 mm - Z 4
7745685
Fiche technique
- Code EAN
- 4042446303419
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO S
- Type de fraise
- Fraise grande avance
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 11
- Diamètre de coupe (mm)
- 20.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 20
- Longueur totale l1 (mm)
- 40.8
- Longueur max. en porte-à-faux l4 (mm)
- 21.3
- Nuance
- WJ30TF
- Rayon d'angle r (mm)
- 2
- Type de queue
- ConeFit
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Rayon de compensation xf (mm)
- 4
- Rayon d'angle Rf (mm)
- 10
- Rayon de remplacement R ers (mm)
- 3.072
- Dimension de clés SW
- 16
- Code de la taille de la liaison d1 (mm)
- E20
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise en carbure monobloc MC025-20.0E4P200-WJ30TF
|
Fraise à dresser avec rayon de bec MD128-08.0A6L050J-WJ30RD
|
Fraise à dresser avec rayon de bec MD128-08.0A6L050J-WJ30RA
|
Fraise hémisphérique H8E01118-E20-20
|
Price |
143,00 € |
134,00 € |
134,00 € |
135,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446303419 | 4042446308032 | 4042446307820 | 4042446200909 |
Revêtement |
TiAlN | AlTiN + ZrN | TiAlN + TiAl | TiAlN |
Application principale |
ISO P | ISO P | ISO M - ISO S | ISO P - ISO M |
Application secondaire |
ISO M - ISO K - ISO S | ISO K | ISO K - ISO N | |
Type de fraise |
Fraise grande avance | Fraise à dresser | Fraise à dresser | Fraise à copier |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
11 | 24 | 24 | 11 |
Diamètre de coupe (mm) |
20.00 | 8.00 | 8.00 | 20.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
20 | 8 | 8 | 20 |
Diamètre de queue d1 (mm) |
8 | 8 | ||
Diamètre du corps d2 (mm) |
19.3 | |||
Longueur fonctionnelle l4 (mm) |
32 | 32 | 21.3 | |
Longueur totale l1 (mm) |
40.8 | 68 | 68 | 40.8 |
Longueur max. en porte-à-faux l4 (mm) |
21.3 | |||
Nuance |
WJ30TF | WJ30RD | WJ30RA | TAX |
Rayon d'angle r (mm) |
2 | 0.5 | 0.5 | 10 |
Type de queue |
ConeFit | Cylindrique | Cylindrique | ConeFit |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 6 | 6 | 2 |
Classement Finition/Ébauche |
Finition | Finition | ||
Rayon de compensation xf (mm) |
4 | |||
Rayon d'angle Rf (mm) |
10 | |||
Rayon de remplacement R ers (mm) |
3.072 | |||
Dimension de clés SW |
16 | 16 | ||
Code de la taille de la liaison d1 (mm) |
E20 | E20 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | ||
