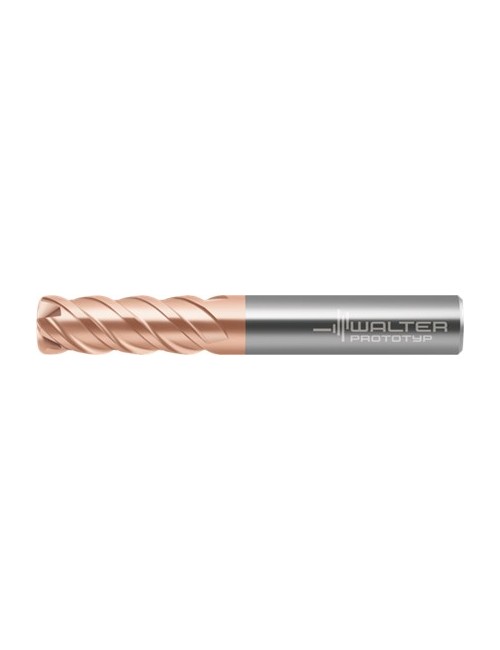

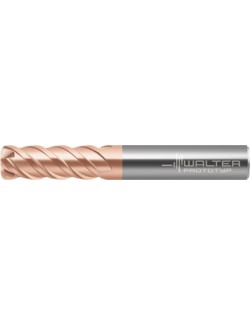

Fraise grande avance MC089-12.0A4B150-WB10TG
204,00 €
HT
Référence: 7254522

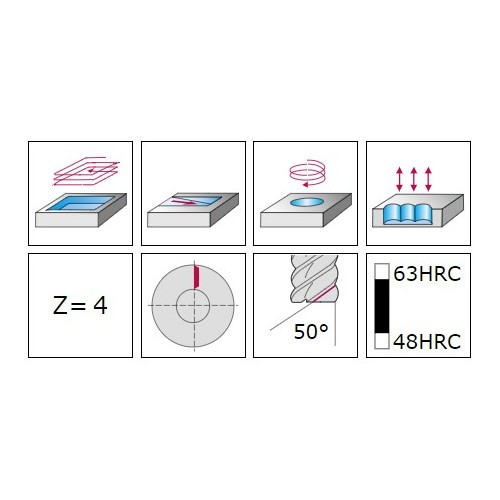

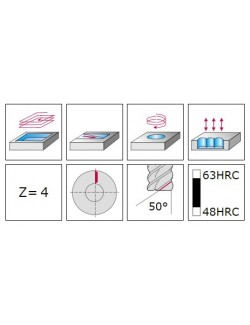

Fraise grande avance en carbure monobloc MC089 - Advance - Queue DIN 6535 HA - métrique - angle d'hélice de goujure 50° - WB10TG - Dc 12 mm - Z 4
7254522
Fiche technique
- Code EAN
- 4042446281267
- Revêtement
- TiAlSiN
- Application principale
- ISO H
- Type de fraise
- Fraise grande avance
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 30
- Diamètre de coupe (mm)
- 12.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de liaison d1 (mm)
- 12
- Diamètre de coupe Dc (mm)
- 12
- Longueur totale l1 (mm)
- 83
- Longueur max. en porte-à-faux l4 (mm)
- 38
- Nuance
- WB10TG
- Rayon d'angle r (mm)
- 1.5
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Rayon de compensation xf (mm)
- 1
- Rayon d'angle Rf (mm)
- 18
- Rayon de remplacement R ers (mm)
- 1.875
- Correction pour en moyenne a pf (mm)
- 0.4
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise grande avance MC089-12.0A4B150-WB10TG
|
Fraise hémisphérique H8E11118-E25-25
|

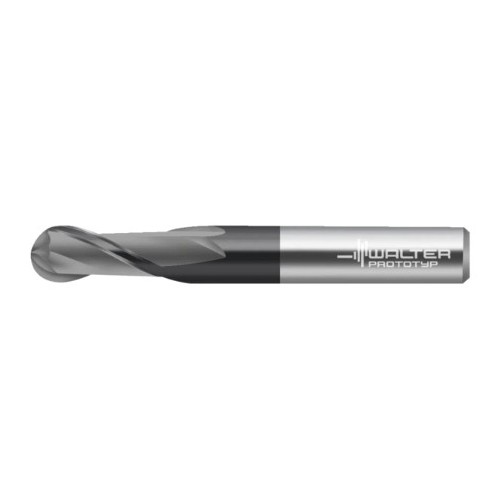

Fraise à copier hémisphérique MC416-14.0A2B-WJ30TF
|
Fraise à copier hémisphérique H8004788-8-100
|
Price |
204,00 € |
195,00 € |
196,00 € |
198,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446281267 | 4042446190026 | 4042446270094 | 4042446220105 |
Revêtement |
TiAlSiN | TiAlN | TiAlN | TiAl + SiNi |
Application principale |
ISO H | ISO P - ISO M | ISO P | ISO H |
Application secondaire |
ISO K - ISO N | ISO M - ISO K - ISO N - ISO S | ||
Type de fraise |
Fraise grande avance | Fraise à copier | Fraise à copier | Fraise à copier |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
30 | 13.5 | 22 | 12 |
Diamètre de coupe (mm) |
12.00 | 25.00 | 14.00 | 8.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
12 | |||
Diamètre de coupe Dc (mm) |
12 | 25 | 14 | 8 |
Diamètre du corps d2 (mm) |
24.2 | |||
Longueur fonctionnelle l4 (mm) |
25.6 | 38 | 64 | |
Longueur totale l1 (mm) |
83 | 49.6 | 83 | 100 |
Longueur max. en porte-à-faux l4 (mm) |
38 | |||
Nuance |
WB10TG | TAX | WJ30TF | TAS |
Rayon d'angle r (mm) |
1.5 | 12.5 | 7 | 4 |
Type de queue |
Cylindrique | ConeFit | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 2 | 2 |
Rayon de compensation xf (mm) |
1 | |||
Rayon d'angle Rf (mm) |
18 | |||
Rayon de remplacement R ers (mm) |
1.875 | |||
Dimension de clés SW |
20 | |||
Code de la taille de la liaison d1 (mm) |
E25 | 14 | 8 | |
Correction pour en moyenne a pf (mm) |
0.4 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
