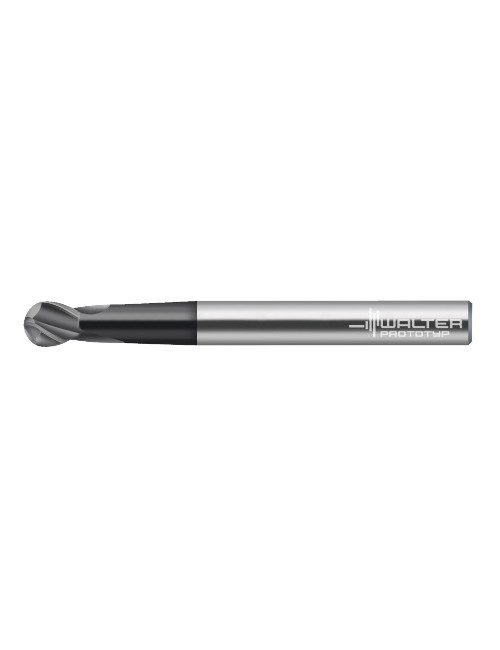

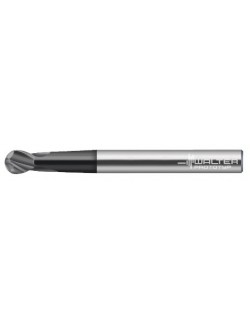

Fraise à copier hémisphérique MC413-05.0A4L-WJ30TF
86,30 €
HT
Référence: 6959787

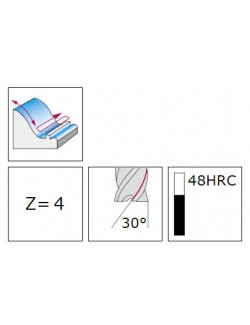

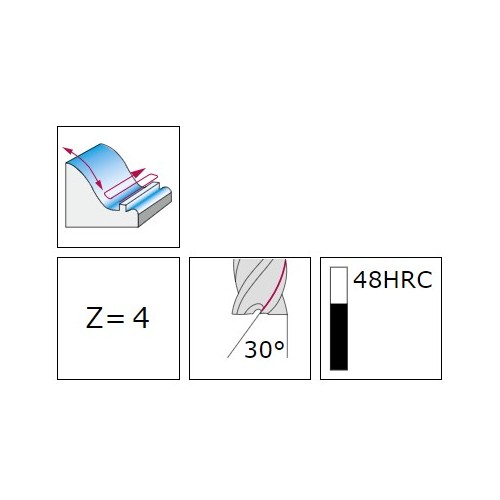

Fraise à copier hémisphérique en carbure monobloc MC413 - Advance - Queue DIN 6535 HA - WJ30TF - Métrique - Angle d'hélice de goujure 30° - Dc 5 mm - R 2.5 mm - Z 4
Type HSC 30
Grande longueur
6959787
Fiche technique
- Code EAN
- 4042446269524
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à copier
- Direction de coupe
- Droite

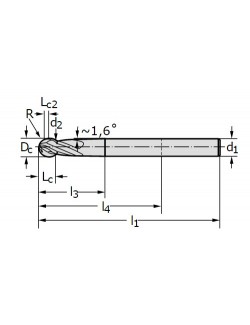

- Longueur arête de coupe Lc (mm)
- 7
- Diamètre de coupe (mm)
- 5.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 5
- Diamètre du corps d2 (mm)
- 4.1
- Longueur fonctionnelle l4 (mm)
- 44
- Longueur totale l1 (mm)
- 80
- Longueur diamètre de queue Lc2 (mm)
- 2
- Longueur utile l (mm)
- 43
- Nuance
- WJ30TF
- Rayon d'angle r (mm)
- 2.5
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Code de la taille de la liaison d1 (mm)
- 6
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise à copier hémisphérique MC413-05.0A4L-WJ30TF
|
Fraise en carbure monobloc MC025-06.0A4B050-WJ30TF
|
Fraise en carbure monobloc MC025-05.0A4B050-WJ30TF
|
Fraise en carbure monobloc MC025-04.0A4B050-WJ30TF
|
Price |
86,30 € |
76,60 € |
76,60 € |
76,60 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446269524 | 4042446303068 | 4042446303051 | 4042446303044 |
Revêtement |
TiAlN | TiAlN | TiAlN | TiAlN |
Application principale |
ISO P | ISO P | ISO P | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ISO M - ISO K - ISO S | ISO M - ISO K - ISO S |
Type de fraise |
Fraise à copier | Fraise grande avance | Fraise grande avance | Fraise grande avance |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
7 | 15 | 13 | 11 |
Diamètre de coupe (mm) |
5.00 | 6.00 | 5.00 | 4.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
6 | 6 | 6 | |
Diamètre de coupe Dc (mm) |
5 | 6 | 5 | 4 |
Diamètre du corps d2 (mm) |
4.1 | |||
Longueur fonctionnelle l4 (mm) |
44 | |||
Longueur totale l1 (mm) |
80 | 57 | 57 | 57 |
Longueur max. en porte-à-faux l4 (mm) |
21 | 21 | 21 | |
Longueur diamètre de queue Lc2 (mm) |
2 | |||
Longueur utile l (mm) |
43 | |||
Nuance |
WJ30TF | WJ30TF | WJ30TF | WJ30TF |
Rayon d'angle r (mm) |
2.5 | 0.5 | 0.5 | 0.5 |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 4 | 4 |
Rayon de compensation xf (mm) |
1.4 | 1.1 | 0.8 | |
Rayon d'angle Rf (mm) |
3 | 2.5 | 2 | |
Rayon de remplacement R ers (mm) |
0.755 | 0.714 | 0.673 | |
Code de la taille de la liaison d1 (mm) |
6 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
