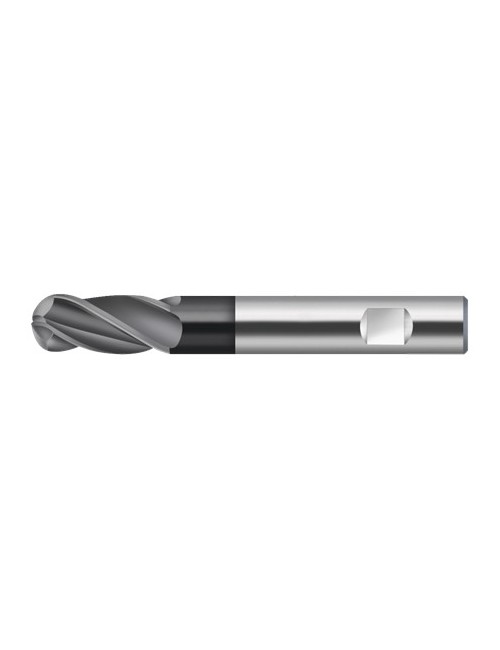

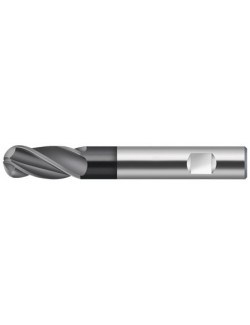

Fraise à copier hémisphérique MC416-16.0W4L-WJ30TF
298,00 €
HT
Référence: 6959847

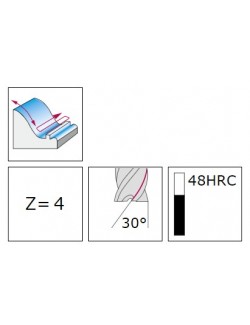

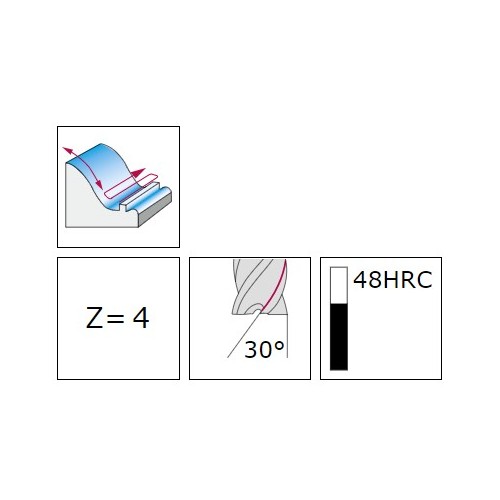

Fraise à copier hémisphérique en carbure monobloc MC416 - Advance - Queue DIN 6535 HB - WJ30TF - Métrique - Angle d'hélice de goujure 30° - Dc 16 mm - R 8 mm - Z 4
Type 30
6959847
Fiche technique
- Code EAN
- 4042446270124
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à copier
- Direction de coupe
- Droite

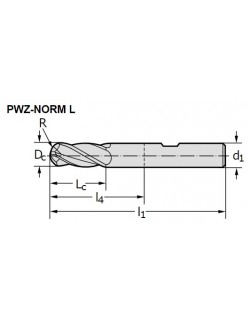

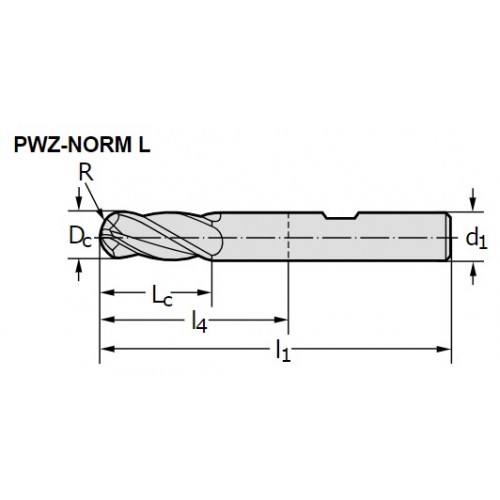

- Longueur arête de coupe Lc (mm)
- 32
- Diamètre de coupe (mm)
- 16.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 16
- Longueur fonctionnelle l4 (mm)
- 52
- Longueur totale l1 (mm)
- 100
- Nuance
- WJ30TF
- Rayon d'angle r (mm)
- 8
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Code de la taille de la liaison d1 (mm)
- 16
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise à copier hémisphérique MC416-16.0W4L-WJ30TF | Fraise à dresser MC122-18.0A5B-WJ30TF | Fraise à segment de cercle MD838-12A8P300500-WJ30RD | Fraise à segment de cercle MD838-12A8P200500-WJ30RA |
Price |
298,00 € |
290,00 € |
292,00 € |
292,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446270124 | 4042446268510 | 4042446308650 | 4042446308759 |
Revêtement |
TiAlN | TiAlN | AlTiN + ZrN | TiAlN + TiAl |
Application principale |
ISO P | ISO P | ISO P | ISO M - ISO S |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ISO K | ISO N |
Type de fraise |
Fraise à copier | Fraise à dresser | Fraise à segment de cercle | Fraise à segment de cercle |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
32 | 32 | 11.23 | 13.15 |
Diamètre de coupe (mm) |
16.00 | 18.00 | 12 | 12 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
16 | 18 | 6.00 | 4.00 |
Diamètre de queue d1 (mm) |
18 | 12 | 12 | |
Longueur fonctionnelle l4 (mm) |
52 | 44 | ||
Longueur totale l1 (mm) |
100 | 92 | 100 | 100 |
Nuance |
WJ30TF | WJ30TF | WJ30RD | WJ30RA |
Rayon d'angle r (mm) |
8 | 3 | 2 | |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 5 | 8 | 8 |
Classement Finition/Ébauche |
Ébauche et finition | |||
Code de la taille de la liaison d1 (mm) |
16 | |||
Diamètre de coupe maximal Da (mm) |
12 | 12 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Rayon effectif Rw (mm) |
500 | 500 | ||
Rayon de transition R3 (mm) |
3 | 3 | ||
Angle d'attaque α/2 |
20° | 20° | ||
