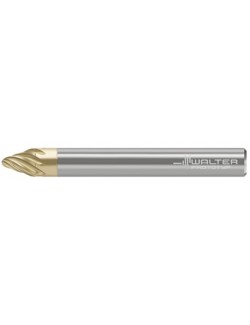

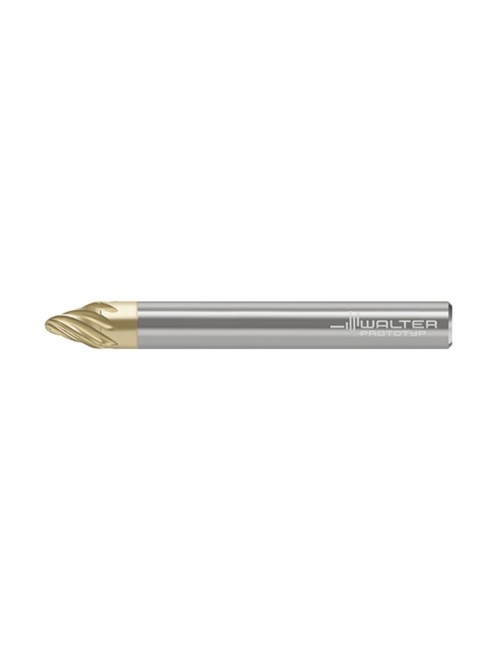

Fraise à segment de cercle MD838-06A4P050250-WJ30RD
101,00 €
HT
Référence: 7876689

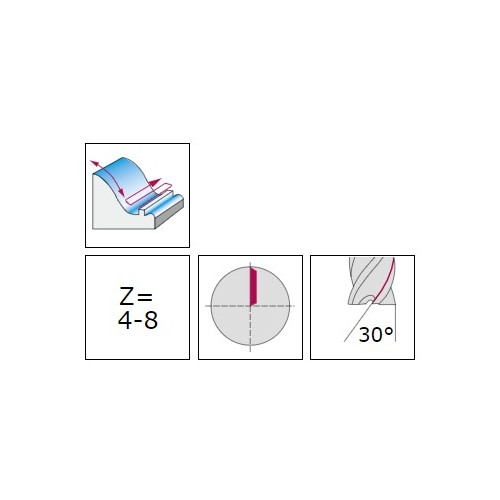

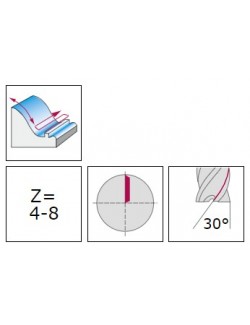

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 1 mm - R 0.5 mm - Z 4
Conique
7876689
Fiche technique
- Code EAN
- 4042446308162
- Revêtement
- AlTiN + ZrN
- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite

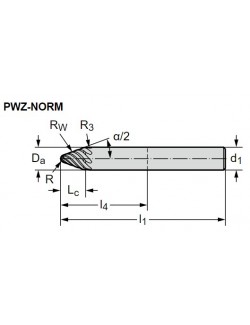

- Longueur arête de coupe Lc (mm)
- 7.79
- Diamètre de coupe (mm)
- 6
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 1.00
- Diamètre de queue d1 (mm)
- 6
- Longueur totale l1 (mm)
- 65
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 0.5
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Diamètre de coupe maximal Da (mm)
- 6
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 250
- Rayon de transition R3 (mm)
- 3
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-06A4P050250-WJ30RD
|
Fraise à copier hémisphérique MC482-06.0A4B-WB10TG
|
Fraise à dresser MD133-06.0W5L030D-WJ30RA
|
Fraise à dresser MD133-06.0W5L030D-WJ30RD
|
Price |
101,00 € |
92,30 € |
92,40 € |
92,40 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308162 | 4042446282769 | 4042446275570 | 4042446275518 |
Revêtement |
AlTiN + ZrN | TiAlSiN | TiAlN + TiAl | AlTiN + ZrN |
Application principale |
ISO P | ISO H | ISO M | ISO P |
Application secondaire |
ISO K | ISO N - ISO S | ISO K | |
Type de fraise |
Fraise à segment de cercle | Fraise à copier | Fraise à dresser | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
7.79 | 57 | 19 | 19 |
Diamètre de coupe (mm) |
6 | 6 | 6.00 | 6.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
1.00 | 6 | 6 | 6 |
Longueur utile l3 (mm) |
27 | 27 | ||
Diamètre de queue d1 (mm) |
6 | 6 | 6 | |
Diamètre du corps d2 (mm) |
5.5 | 5.5 | ||
Longueur fonctionnelle l4 (mm) |
29 | 29 | ||
Longueur totale l1 (mm) |
65 | 21 | 65 | 65 |
Nuance |
WJ30RD | WB10TG | WJ30RA | WJ30RD |
Rayon d'angle r (mm) |
0.5 | 3 | 0.3 | 0.3 |
Type de queue |
Cylindrique | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 5 | 5 |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Code de la taille de la liaison d1 (mm) |
6 | |||
Diamètre de coupe maximal Da (mm) |
6 | |||
Diamètre de connexion d1 (mm) |
4.8 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Rayon effectif Rw (mm) |
250 | |||
Rayon de transition R3 (mm) |
3 | |||
Angle d'attaque α/2 |
20° | |||
