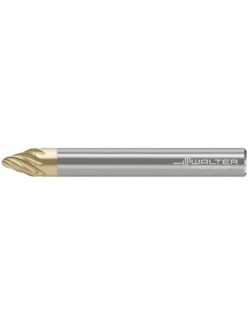

Fraise à segment de cercle MD838-08A4P100300-WJ30RD
142,00 €
HT
Référence: 7876732

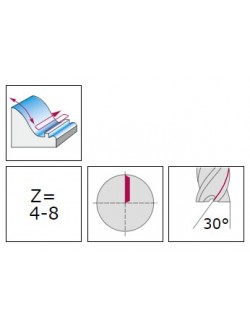

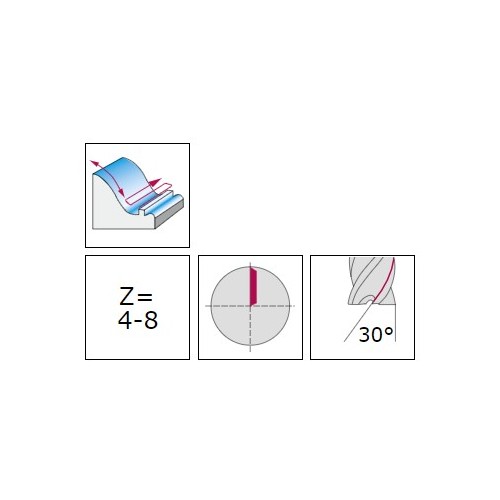

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 2 mm - R 1 mm - Z 4
Conique
7876732
Fiche technique
- Code EAN
- 4042446308193
- Revêtement
- AlTiN + ZrN
- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 9.57
- Diamètre de coupe (mm)
- 8
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 2.00
- Diamètre de queue d1 (mm)
- 8
- Longueur totale l1 (mm)
- 80
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 1
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Diamètre de coupe maximal Da (mm)
- 8
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 300
- Rayon de transition R3 (mm)
- 3
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-08A4P100300-WJ30RD
|
Fraise à dresser MC128-16.0E6P-WJ30TF
|
Fraise à dresser avec rayon de bec MD128-08.0A6L050J-WJ30RA
|
Fraise à dresser avec rayon de bec MD128-08.0A6L050J-WJ30RD
|
Price |
142,00 € |
133,00 € |
134,00 € |
134,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308193 | 4042446307554 | 4042446307820 | 4042446308032 |
Revêtement |
AlTiN + ZrN | TiAlN | TiAlN + TiAl | AlTiN + ZrN |
Application principale |
ISO P | ISO P | ISO M - ISO S | ISO P |
Application secondaire |
ISO K | ISO M - ISO K - ISO S | ISO K | |
Type de fraise |
Fraise à segment de cercle | Fraise à dresser | Fraise à dresser | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
9.57 | 8.5 | 24 | 24 |
Diamètre de coupe (mm) |
8 | 16.00 | 8.00 | 8.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
2.00 | 16 | 8 | 8 |
Diamètre de queue d1 (mm) |
8 | E16 | 8 | 8 |
Diamètre du corps d2 (mm) |
15.5 | |||
Longueur fonctionnelle l4 (mm) |
18.7 | 32 | 32 | |
Longueur totale l1 (mm) |
80 | 35.7 | 68 | 68 |
Nuance |
WJ30RD | WJ30TF | WJ30RA | WJ30RD |
Rayon d'angle r (mm) |
1 | 0.5 | 0.5 | |
Type de queue |
Cylindrique | ConeFit | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 6 | 6 | 6 |
Classement Finition/Ébauche |
Finition | Finition | Finition | |
Diamètre de coupe maximal Da (mm) |
8 | |||
Dimension de clés SW (mm) |
12 | |||
Classement Finiton/Ébauche |
Ébauche et finition | |||
Rayon effectif Rw (mm) |
300 | |||
Rayon de transition R3 (mm) |
3 | |||
Angle d'attaque α/2 |
20° | |||
