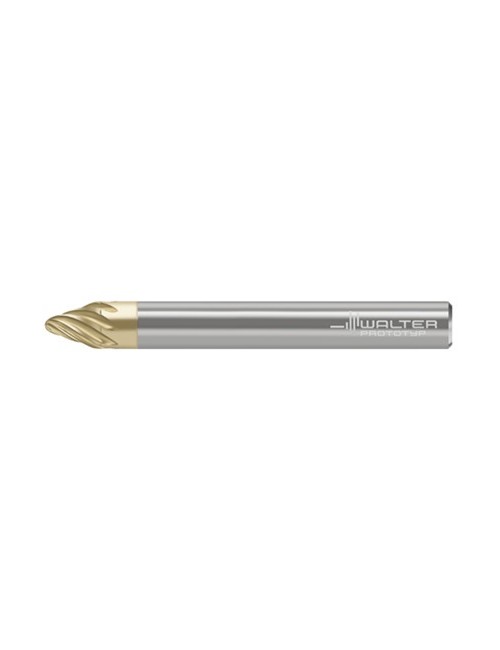

Fraise à segment de cercle MD838-10A8P200400-WJ30RD
219,00 €
HT
Référence: 7876734

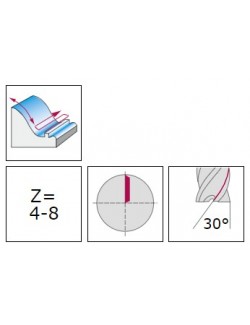

Fraise à segment de cercle en carbure monobloc MD838 - Supreme - Queue DIN 6535 HA - WJ30RD - Métrique - Angle d'hélice de goujure 30° - Dc 4 mm - R 2 mm - Z 8
Conique
7876734
Fiche technique
- Code EAN
- 4042446308612
- Revêtement
- AlTiN + ZrN

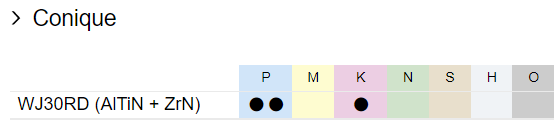

- Application principale
- ISO P
- Application secondaire
- ISO K
- Type de fraise
- Fraise à segment de cercle
- Direction de coupe
- Droite

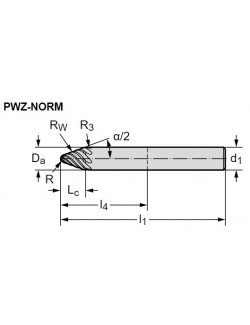

- Longueur arête de coupe Lc (mm)
- 10.42
- Diamètre de coupe (mm)
- 10
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 4.00
- Diamètre de queue d1 (mm)
- 10
- Longueur totale l1 (mm)
- 90
- Nuance
- WJ30RD
- Rayon d'angle r (mm)
- 2
- Type de queue
- Cylindrique
- Délai de livraison
- Disponible
- Nombre de dents Z
- 8
- Diamètre de coupe maximal Da (mm)
- 10
- Classement Finiton/Ébauche
- Ébauche et finition
- Rayon effectif Rw (mm)
- 400
- Rayon de transition R3 (mm)
- 3
- Angle d'attaque α/2
- 20°
Références spécifiques
Quick Compare
Product |
Fraise à segment de cercle MD838-10A8P200400-WJ30RD
|
Fraise à dresser MD128-12.0A6LJ-WJ30RD
|
Fraise à dresser MD128-12.0A6LJ-WJ30RA
|

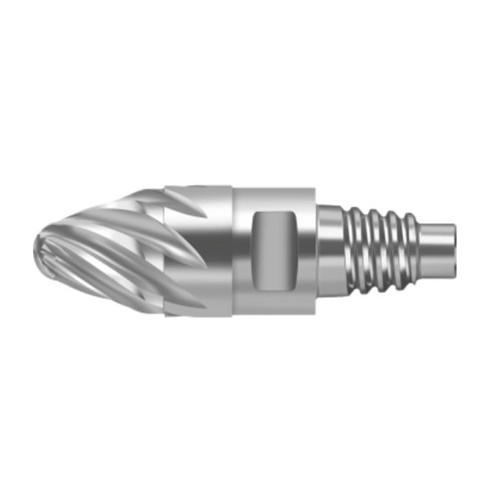

Fraise à segment de cercle MD838-16E8P201000-WJ30RA
|
Price |
219,00 € |
210,00 € |
210,00 € |
211,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446308612 | 4042446307981 | 4042446307776 | 4042446308841 |
Revêtement |
AlTiN + ZrN | AlTiN + ZrN | TiAlN + TiAl | TiAlN + TiAl |
Application principale |
ISO P | ISO P | ISO M - ISO S | ISO M - ISO S |
Application secondaire |
ISO K | ISO K | ISO N | |
Type de fraise |
Fraise à segment de cercle | Fraise à dresser | Fraise à dresser | Fraise à segment de cercle |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
10.42 | 36 | 36 | 18.99 |
Diamètre de coupe (mm) |
10 | 12.00 | 12.00 | 16 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
4.00 | 12 | 12 | 4.00 |
Diamètre de queue d1 (mm) |
10 | 12 | 12 | |
Longueur fonctionnelle l4 (mm) |
48 | 48 | ||
Longueur totale l1 (mm) |
90 | 93 | 93 | 51.2 |
Longueur max. en porte-à-faux l4 (mm) |
34.2 | |||
Nuance |
WJ30RD | WJ30RD | WJ30RA | WJ30RA |
Rayon d'angle r (mm) |
2 | 2 | ||
Type de queue |
Cylindrique | Cylindrique | Cylindrique | ConeFit |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
8 | 6 | 6 | 8 |
Classement Finition/Ébauche |
Finition | Finition | ||
Dimension de clés SW |
12 | |||
Code de la taille de la liaison d1 (mm) |
E16 | |||
Diamètre de coupe maximal Da (mm) |
10 | 16 | ||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Rayon effectif Rw (mm) |
400 | 1000 | ||
Rayon de transition R3 (mm) |
3 | 5 | ||
Angle d'attaque α/2 |
20° | 20° | ||
