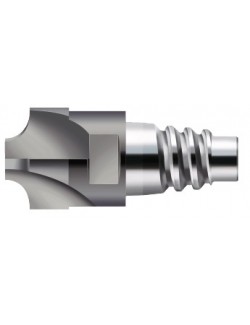

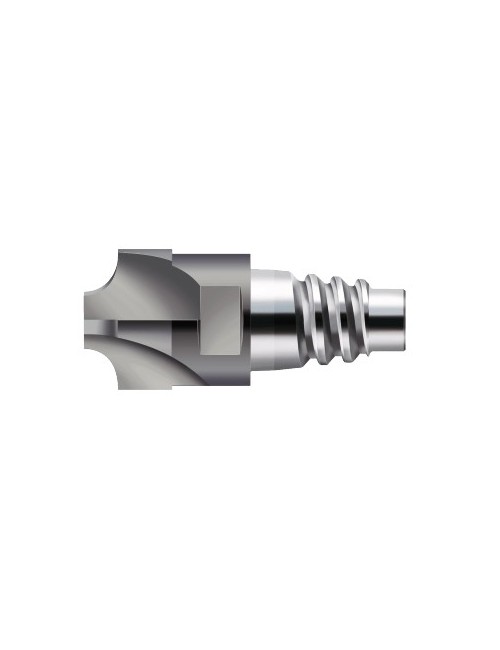

Fraise quart de cercle H3E68118-E16-16-5
132,00 €
HT
Référence: 5640959
Fraise à profiler quart de cercle en carbure monobloc H3E68118 - Protostar - ConeFit - métrique - angle d'hélice de goujure 0° - R 5 mm - Dc 6 mm - Da 16 mm - Z 4
Fraise rayonnée
Quart de rond Uni GP
5640959
Fiche technique
- Code EAN
- 4042446190408
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à profiler
- Direction de coupe
- Droite

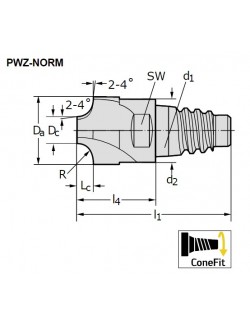

- Longueur arête de coupe Lc (mm)
- 5
- Diamètre de coupe (mm)
- 6.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 6
- Diamètre du corps d2 (mm)
- 15.5
- Longueur totale l1 (mm)
- 35.7
- Longueur max. en porte-à-faux l4 (mm)
- 18.7
- Nuance
- TAX
- Rayon d'angle r (mm)
- 5
- Type de queue
- Coneft
- Délai de livraison
- Disponible

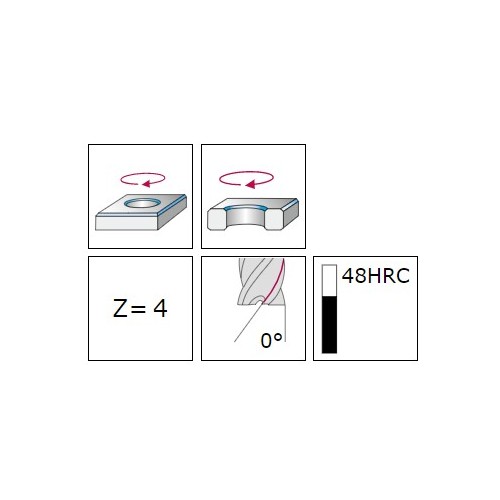

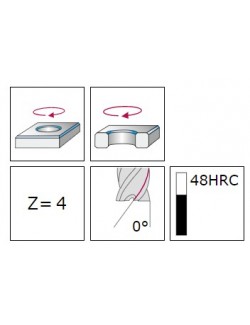

- Nombre de dents Z
- 4
- Dimension de clés SW
- 12
- Code de la taille de la liaison d1 (mm)
- E16
- Diamètre de coupe maximal Da (mm)
- 16
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise quart de cercle H3E68118-E16-16-5
|
Fraise à copier hémisphérique MC416-09.0A4L-WJ30TF
|
Fraise hémisphérique H602111-10
|
Fraise hémisphérique H8004028-5
|
Price |
132,00 € |
125,00 € |
125,00 € |
125,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446190408 | 4042446270025 | 4042446071097 | 4042446144937 |
Revêtement |
TiAlN | TiAlN | Sans revêtement | TiAlN |
Application principale |
ISO P | ISO P | ISO N | ISO H |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO N - ISO S | ||
Type de fraise |
Fraise à profiler | Fraise à copier | Fraise à copier | Fraise à copier |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
5 | 19 | 19 | 5 |
Diamètre de coupe (mm) |
6.00 | 9.00 | 10.00 | 5.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de coupe Dc (mm) |
6 | 9 | 10 | 5 |
Diamètre du corps d2 (mm) |
15.5 | 4.9 | ||
Longueur fonctionnelle l4 (mm) |
60 | 60 | 21 | |
Longueur totale l1 (mm) |
35.7 | 100 | 100 | 57 |
Longueur max. en porte-à-faux l4 (mm) |
18.7 | |||
Longueur utile l (mm) |
20 | |||
Nuance |
TAX | WJ30TF | Sans revêtement | TAX |
Rayon d'angle r (mm) |
5 | 4.5 | 5 | 2.5 |
Type de queue |
Coneft | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 4 | 2 | 2 |
Dimension de clés SW |
12 | |||
Code de la taille de la liaison d1 (mm) |
E16 | 10 | 10 | 6 |
Diamètre de coupe maximal Da (mm) |
16 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
