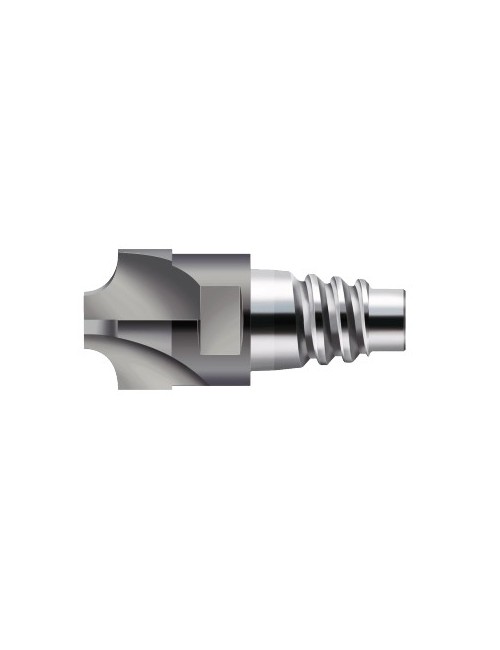

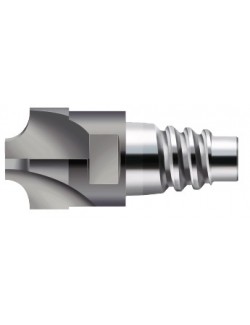

Fraise quart de cercle H3E68118-E20-20-6
157,00 €
HT
Référence: 5640960

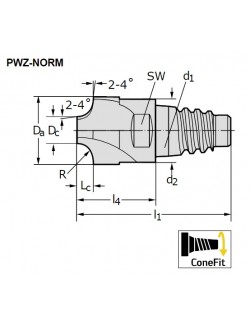

Fraise à profiler quart de cercle en carbure monobloc H3E68118 - Protostar - ConeFit - métrique - angle d'hélice de goujure 0° - R 6 mm - Dc 8 mm - Da 20 mm - Z 4
Fraise rayonnée
Quart de rond Uni GP
5640960
Fiche technique
- Code EAN
- 4042446190415
- Revêtement
- TiAlN

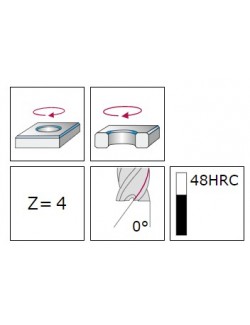

- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à profiler
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 6
- Diamètre de coupe (mm)
- 8.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 8
- Diamètre du corps d2 (mm)
- 19.3
- Longueur totale l1 (mm)
- 40.8
- Longueur max. en porte-à-faux l4 (mm)
- 21.3
- Nuance
- TAX
- Rayon d'angle r (mm)
- 6
- Type de queue
- Coneft
- Délai de livraison
- Disponible
- Nombre de dents Z
- 4
- Dimension de clés SW
- 16
- Code de la taille de la liaison d1 (mm)
- E20
- Diamètre de coupe maximal Da (mm)
- 20
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise quart de cercle H3E68118-E20-20-6
|
Fraise en carbure monobloc MD025-08.0A5B100C-WJ30RD
|

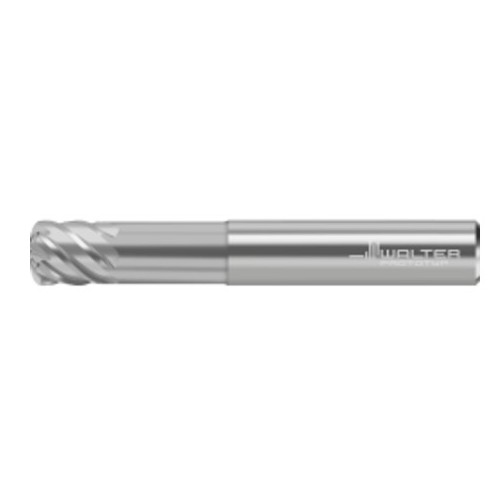

Fraise en carbure monobloc MD025-08.0A5B100C-WJ30RA
|
Fraise à dresser MD133-10.0W5L050J-WJ30RD
|
Price |
157,00 € |
149,00 € |
149,00 € |
151,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446190415 | 4042446303198 | 4042446303297 | 4042446274931 |
Revêtement |
TiAlN | AlTiN + ZrN | TiAlN + TiAl | AlTiN + ZrN |
Application principale |
ISO P | ISO P | ISO M - ISO S | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO K | ISO N | ISO K |
Type de fraise |
Fraise à profiler | Fraise grande avance | Fraise grande avance | Fraise à dresser |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
6 | 8 | 8 | 32 |
Diamètre de coupe (mm) |
8.00 | 8.00 | 8.00 | 10.00 |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
8 | 8 | ||
Diamètre de coupe Dc (mm) |
8 | 8 | 8 | 10 |
Longueur utile l3 (mm) |
25 | 25 | ||
Diamètre de queue d1 (mm) |
10 | |||
Diamètre du corps d2 (mm) |
19.3 | |||
Longueur fonctionnelle l4 (mm) |
40 | |||
Longueur totale l1 (mm) |
40.8 | 63 | 63 | 80 |
Longueur max. en porte-à-faux l4 (mm) |
21.3 | 27 | 27 | |
Nuance |
TAX | WJ30RD | WJ30RA | WJ30RD |
Rayon d'angle r (mm) |
6 | 1 | 1 | 0.5 |
Type de queue |
Coneft | Cylindrique | Cylindrique | Cylindrique |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
4 | 5 | 5 | 5 |
Classement Finition/Ébauche |
Ébauche et finition | |||
Rayon de compensation xf (mm) |
1.54 | 1.54 | ||
Rayon d'angle Rf (mm) |
4 | 4 | ||
Rayon de remplacement R ers (mm) |
1.379 | 1.379 | ||
Dimension de clés SW |
16 | |||
Code de la taille de la liaison d1 (mm) |
E20 | |||
Diamètre de coupe maximal Da (mm) |
20 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
