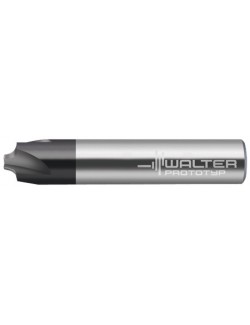

Fraise à profiler quart de cercle MC503-04.0A3B075-WJ30TF
66,40 €
HT
Référence: 6959865
Fraise à profiler quart de cercle en carbure monobloc MC503 - Advance - Queue DIN 6535 HA - métrique - angle d'hélice de goujure 0° - R 0.8 mm - Dc 4 mm - Da 6 mm - Z 3
Fraise rayonnée
Quart de rond Advance GP
6959865
Fiche technique
- Code EAN
- 4042446270308
- Revêtement
- TiAlN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K - ISO N - ISO S
- Type de fraise
- Fraise à profiler
- Direction de coupe
- Droite
- Longueur arête de coupe Lc (mm)
- 0.75
- Diamètre de coupe (mm)
- 4.00
- Conditionnement
- 1
- Unité de vente
- PCE
- Diamètre de coupe Dc (mm)
- 4
- Longueur totale l1 (mm)
- 57
- Longueur max. en porte-à-faux l4 (mm)
- 21
- Nuance
- WJ30TF
- Rayon d'angle r (mm)
- 0.75
- Délai de livraison
- Disponible
- Nombre de dents Z
- 3
- Code de la taille de la liaison d1 (mm)
- 6
- Classement Finiton/Ébauche
- Ébauche et finition
Références spécifiques
Quick Compare
Product |
Fraise à profiler quart de cercle MC503-04.0A3B075-WJ30TF | Fraise à dresser MC128-05.0A5B-WJ30TF | Fraise hémisphérique H8E01118-E10-10 | Fraise à chanfreiner 120° H1E58118-E12-12 |
Price |
66,40 € |
58,00 € |
58,40 € |
59,60 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
4042446270308 | 4042446307042 | 4042446200879 | 4042446221966 |
Revêtement |
TiAlN | TiAlN | TiAlN | TiAlN |
Application principale |
ISO P | ISO P | ISO P - ISO M | ISO P |
Application secondaire |
ISO M - ISO K - ISO N - ISO S | ISO M - ISO K - ISO S | ISO K - ISO N | ISO M - ISO K - ISO N - ISO S |
Type de fraise |
Fraise à profiler | Fraise à dresser | Fraise à copier | Fraise à chanfreiner |
Direction de coupe |
Droite | Droite | Droite | Droite |
Longueur arête de coupe Lc (mm) |
0.75 | 13 | 5.5 | |
Diamètre de coupe (mm) |
4.00 | 5.00 | 10.00 | 12.00 |
Conditionnement |
1 | 1 | 1 | 2 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
E12 | |||
Diamètre de coupe Dc (mm) |
4 | 5 | 10 | |
Longueur utile l3 (mm) |
3.03 | |||
Diamètre de queue d1 (mm) |
6 | |||
Diamètre du corps d2 (mm) |
9.7 | 11.7 | ||
Longueur fonctionnelle l4 (mm) |
21 | 12.4 | ||
Longueur totale l1 (mm) |
57 | 57 | 23.6 | 27.8 |
Longueur max. en porte-à-faux l4 (mm) |
21 | 14 | ||
Nuance |
WJ30TF | WJ30TF | TAX | TAX |
Rayon d'angle r (mm) |
0.75 | 5 | ||
Type de queue |
Cylindrique | ConeFit | ConeFit | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Nombre de dents Z |
3 | 5 | 2 | 2 |
Classement Finition/Ébauche |
Finition | |||
Dimension de clés SW |
8 | 8 | ||
Code de la taille de la liaison d1 (mm) |
6 | E10 | ||
Diamètre de coupe maximal Da (mm) |
12 | |||
Classement Finiton/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Angle de dépouille principal |
120 | |||
