P23696-1.0 WKP25S
27,00 €
HT
Référence: 6072487

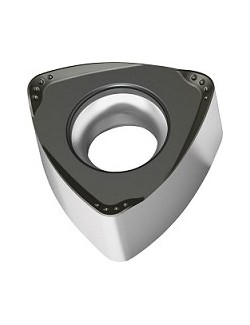

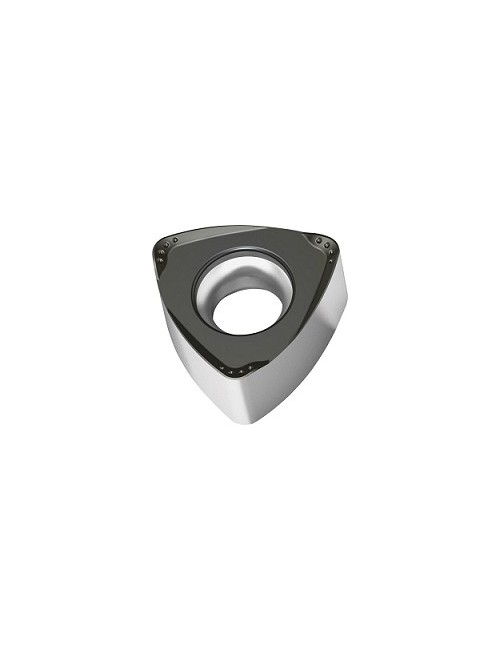

Plaquette amovible de fraisage
Trigone négative P23696 ...-F55 - Angle de dépouille principal 0° - WKP25S - Tigertec Silver - Rayon de bec 1.2 mm
Plaquette radiale - A deux faces ébauche/finition
6072487
Fiche technique
- Code EAN
- 0625701789
- Revêtement
- TiCN+Al2O3+(TiCN)
- Application principale
- ISO P - ISO K
- Géométrie
- F55
- Direction de coupe
- Droite
- Type de plaquette
- P23696
- Diamètre cercle inscrit d (mm)
- 9
- Conditionnement
- 10
- Unité de vente
- PCE
- Nuance
- WKP25S
- Rayon d'angle r (mm)
- 1.2
- Taille plaquette (mm)
- 09
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Angle de coin plaquette de coupe
- 60°
- Angle de dépouille
- 0°
- Épaisseur plaquette s (mm)
- 5.31
- Classe de tolérance de plaquette
- M
- Nombre arête de coupe
- 6
- Diamètre cercle inscrit (mm)
- 9
- Désignation fraise
- Pour fraises hautes performances F4030
Références spécifiques
Quick Compare
Product |
P23696-1.0 WKP25S
|
LNGX130708R-L88 WK10
|
SDHT06T204-G88 WXN15
|
ROHX10T3M0-D67 WKP35G
|
Price |
27,00 € |
17,01 € |
17,14 € |
17,30 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0625701789 | 0597696788 | 0918164789 | 0891702789 |
Revêtement |
TiCN+Al2O3+(TiCN) | Sans revêtement | TiCN+ | TiAlN+TiN |
Application principale |
ISO P - ISO K | ISO N | ISO N | ISO P - ISO K |
Géométrie |
F55 | L88 | G88 | D67 |
Direction de coupe |
Droite | Droite | Neutre | |
Diamètre de coupe (mm) |
10.00 | |||
Type de plaquette |
P23696 | LNGX | SDGT | ROHX |
Diamètre cercle inscrit d (mm) |
9 | 10 | ||
Conditionnement |
10 | 10 | ||
Conditionnement |
10 | 10 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
4.4 | |||
Longueur arête de coupe L (mm) |
13.7 | 6.35 | ||
Nuance |
WKP25S | WK10 | WXN15 | WKP35G |
Rayon d'angle r (mm) |
1.2 | 0.8 | 0.4 | |
Taille plaquette (mm) |
09 | 13 | 06 | 10 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Angle de coin plaquette de coupe |
60° | |||
Angle de dépouille |
0° | |||
Épaisseur plaquette s (mm) |
5.31 | 7.74 | 2.78 | 3.97 |
Classe de tolérance de plaquette |
M | G | H | H |
Largeur de plaquette l2 (mm) |
11 | |||
Nombre arête de coupe |
6 | 4 | 4 | 4 |
Diamètre cercle inscrit (mm) |
9 | 6.35 | ||
Angle de dépouille principal α |
11 | |||
Désignation fraise |
Pour fraises hautes performances F4030 | Outil de fraisage Xtratec | M4000 avec rayon de bec | F2334 |
Longueur arête de coupe Wiper b (mm) |
1.2 | |||
Angle de dépouille principal α |
15 | |||
