P23696-1.0 WSP45G
28,30 €
HT
Référence: 7924256

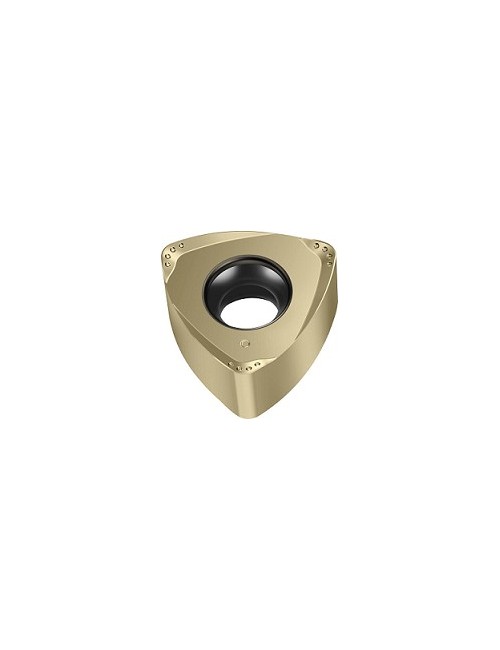

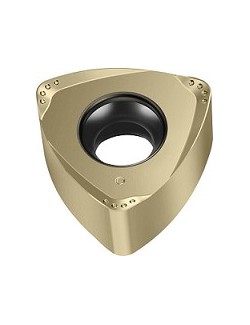

Plaquette amovible de fraisage
Trigone négative P23696 ...-F55 - Angle de dépouille principal 0° - WSP45G - Tigertec Gold - Rayon de bec 1.2 mm
Plaquette radiale - A deux faces ébauche/finition
7924256
Fiche technique
- Code EAN
- 0627670789
- Revêtement
- TiAlN+Al2O3+(ZrN)
- Application principale
- ISO P - ISO M - ISO S
- Géométrie
- F55
- Direction de coupe
- Droite
- Type de plaquette
- P23696

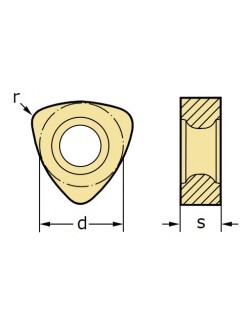

- Diamètre cercle inscrit d (mm)
- 9
- Conditionnement
- 10
- Unité de vente
- PCE
- Nuance
- WSP45G
- Rayon d'angle r (mm)
- 1.2
- Taille plaquette (mm)
- 09
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Angle de coin plaquette de coupe
- 60°
- Angle de dépouille
- 0°
- Épaisseur plaquette s (mm)
- 5.31
- Classe de tolérance de plaquette
- M
- Nombre arête de coupe
- 6
- Diamètre cercle inscrit (mm)
- 9
- Désignation fraise
- Pour fraises hautes performances F4030
Références spécifiques
Quick Compare
Product |
P23696-1.0 WSP45G
|
BCMT090304R-K55 WSM35S
|
BCMT090304R-F55 WKK25S
|
BCMT090304R-G55 WSM35S
|
Price |
28,30 € |
18,37 € |
18,37 € |
18,37 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627670789 | 0934452789 | 0934441789 | 0934449789 |
Revêtement |
TiAlN+Al2O3+(ZrN) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO M - ISO S | ISO M - ISO S | ISO K | ISO M - ISO S |
Géométrie |
F55 | K55 | F55 | G55 |
Direction de coupe |
Droite | |||
Type de plaquette |
P23696 | BCMT | BCMT | BCMT |
Diamètre cercle inscrit d (mm) |
9 | |||
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
10.3 | 10.3 | 10.3 | |
Nuance |
WSP45G | WSM35S | WKK25S | WSM35S |
Rayon d'angle r (mm) |
1.2 | 0.4 | 0.4 | 0.4 |
Taille plaquette (mm) |
09 | 09 | 09 | 09 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | |||
Angle de coin plaquette de coupe |
60° | |||
Angle de dépouille |
0° | |||
Épaisseur plaquette s (mm) |
5.31 | 3.21 | 3.21 | 3.21 |
Classe de tolérance de plaquette |
M | M | M | M |
Largeur de plaquette l2 (mm) |
6.3 | 6.3 | 6.3 | |
Nombre arête de coupe |
6 | 2 | 2 | 2 |
Diamètre cercle inscrit (mm) |
9 | |||
Désignation fraise |
Pour fraises hautes performances F4030 | |||
Longueur arête de coupe Wiper b (mm) |
1.2 | 1.2 | 1.2 | |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | Xtra·tec® XT Outil de fraisage | Xtra·tec® XT Outil de fraisage | |
Angle de dépouille principal α |
7° | 7° | 7° | |
Angle de dépouille secondaire α2 |
15° | 15° | 15° | |
