P23696-1.0 WKP35G
32,40 €
HT
Référence: 7347294

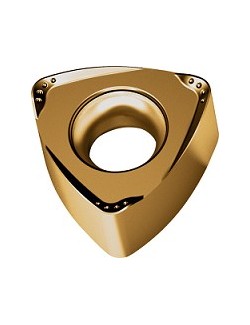

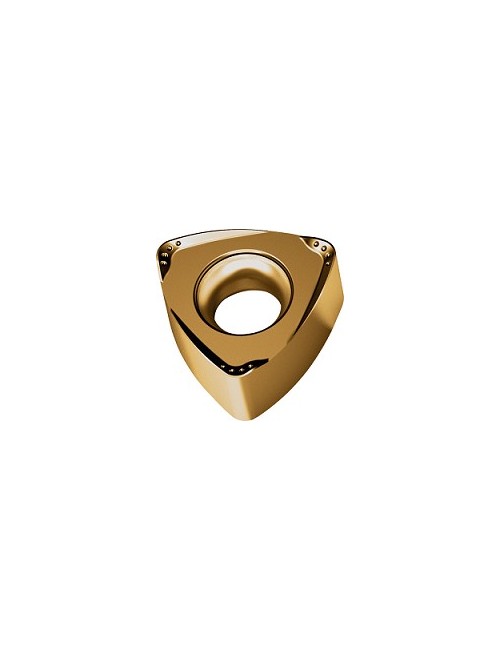

Plaquette amovible de fraisage
Trigone négative P23696 ...-F55 - Angle de dépouille principal 0° - WKP35G - Tigertec Gold - Rayon de bec 1.2 mm
Plaquette radiale - A deux faces ébauche/finition
7347294
Fiche technique
- Code EAN
- 0891626789
- Revêtement
- TiAlN+TiN
- Application principale
- ISO P - ISO K
- Géométrie
- F55
- Direction de coupe
- Droite
- Type de plaquette
- P23696

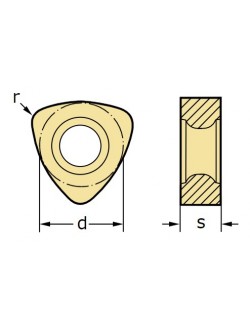

- Diamètre cercle inscrit d (mm)
- 9
- Conditionnement
- 10
- Unité de vente
- PCE
- Nuance
- WKP35G
- Rayon d'angle r (mm)
- 1.2
- Taille plaquette (mm)
- 09
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Angle de coin plaquette de coupe
- 60°
- Angle de dépouille
- 0°
- Épaisseur plaquette s (mm)
- 5.31
- Classe de tolérance de plaquette
- M
- Nombre arête de coupe
- 6
- Diamètre cercle inscrit (mm)
- 9
- Désignation fraise
- Pour fraises hautes performances F4030
Références spécifiques
Quick Compare
Product |
P23696-1.0 WKP35G
|
LNHU130608R-L85T WK10
|
ACGT060204R-G65 WKP35G
|
SDHX1204AZR-A88 WAK15
|
Price |
32,40 € |
22,55 € |
22,59 € |
22,69 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0891626789 | 0654358788 | 0931909789 | 0836120789 |
Revêtement |
TiAlN+TiN | Sans revêtement | TiAlN+TiN | TiCN+Al2O3+(TiN) |
Application principale |
ISO P - ISO K | ISO N | ISO P - ISO K | ISO K |
Géométrie |
F55 | L85T | G55 | A88 |
Direction de coupe |
Droite | Droite | ||
Type de plaquette |
P23696 | LNHU | ACGT | SDHX |
Diamètre cercle inscrit d (mm) |
9 | 12.7 | ||
Conditionnement |
10 | 10 | 10 | |
Conditionnement |
10 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
13 | 6.7 | ||
Nuance |
WKP35G | WK10 | WKP35G | WAK15 |
Rayon d'angle r (mm) |
1.2 | 0.8 | 0.4 | |
Taille plaquette (mm) |
09 | 13 | 06 | 12 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Finition | |
Angle de coin plaquette de coupe |
60° | 90° | ||
Angle de dépouille |
0° | 15° | ||
Épaisseur plaquette s (mm) |
5.31 | 6.8 | 2.38 | 4.76 |
Classe de tolérance de plaquette |
M | H | G | H |
Largeur de plaquette l2 (mm) |
12 | 4.4 | ||
Nombre arête de coupe |
6 | 4 | 2 | 1 |
Diamètre cercle inscrit (mm) |
9 | 12.7 | ||
Angle de dépouille principal α |
15 | |||
Désignation fraise |
Pour fraises hautes performances F4030 | Outil de fraisage Walter BLAXX | M4003 | |
Longueur arête de coupe Wiper b (mm) |
2.2 | 0.9 | 7.5 | |
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
