BCHT120430R-K85 WK10
19,24 €
HT
Référence: 7539638

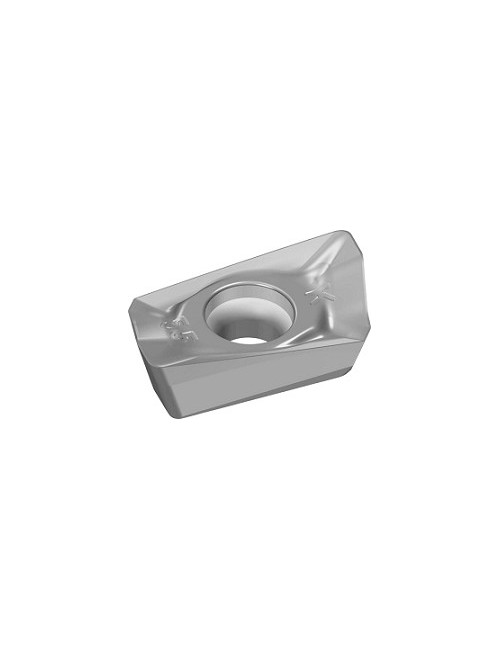

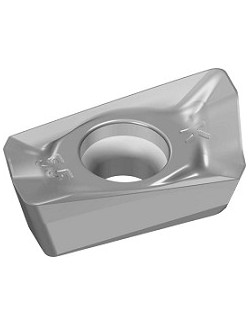

Plaquette amovible de fraisage
Rhombique positive BCHT ...-K85 - Angle de dépouille principal 7° - WK10 - Rayon de bec 3 mm - Longueur d'arête de planage 0.7 mm
Plaquette radiale - ébauche posit. et finition
7539638
Fiche technique
- Code EAN
- 0934522788
- Revêtement
- Sans revêtement
- Application principale
- ISO N
- Géométrie
- K85
- Type de plaquette
- BCHT
- Conditionnement
- 10
- Unité de vente
- PCE

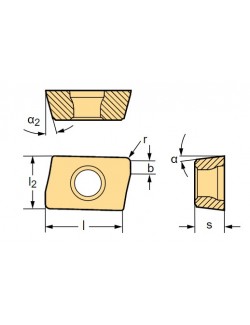

- Longueur arête de coupe L (mm)
- 13.8
- Nuance
- WK10
- Rayon d'angle r (mm)
- 3
- Taille plaquette (mm)
- 12
- Délai de livraison
- Disponible
- Épaisseur plaquette s (mm)
- 4.8
- Classe de tolérance de plaquette
- H
- Largeur de plaquette l2 (mm)
- 7.6
- Nombre arête de coupe
- 2
- Longueur arête de coupe Wiper b (mm)
- 0.7
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation du porte-plaquettes
- Xtra·tec® XT Outil de fraisage
- Angle de dépouille principal α
- 7°
- Angle de dépouille secondaire α2
- 15°
Références spécifiques
Quick Compare
Product |
BCHT120430R-K85 WK10
|
SDMT06T204-D51 WKP25S
|
SDMT06T204-D51 WKP35S
|
SDMT06T204-D57 WKP25S
|
Price |
19,24 € |
10,31 € |
10,31 € |
10,31 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0934522788 | 0787309789 | 0787310789 | 0787312789 |
Revêtement |
Sans revêtement | TiCN+Al2O3+(TiCN) | TiCN+Al2O3+(TiCN) | TiCN+Al2O3+(TiCN) |
Application principale |
ISO N | ISO P | ISO P | ISO P |
Application secondaire |
ISO K | ISO K | ISO K | |
Géométrie |
K85 | D51 | D51 | D57 |
Type de plaquette |
BCHT | SDMT | SDMT | SDMT |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
13.8 | 6.35 | 6.35 | 6.35 |
Nuance |
WK10 | WKP25S | WKP35S | WKP25S |
Rayon d'angle r (mm) |
3 | 0.4 | 0.4 | 0.4 |
Taille plaquette (mm) |
12 | 06 | 06 | 06 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Angle de coin plaquette de coupe |
90° | 90° | 90° | |
Angle de dépouille |
15° | 15° | 15° | |
Épaisseur plaquette s (mm) |
4.8 | 2.78 | 2.78 | 2.78 |
Classe de tolérance de plaquette |
H | M | M | M |
Largeur de plaquette l2 (mm) |
7.6 | |||
Nombre arête de coupe |
2 | 4 | 4 | 4 |
Diamètre cercle inscrit (mm) |
6.35 | 6.35 | 6.35 | |
Angle de dépouille principal α |
15 | 15 | 15 | |
Désignation fraise |
M4000 avec rayon de bec | M4000 avec rayon de bec | M4000 avec rayon de bec | |
Longueur arête de coupe Wiper b (mm) |
0.7 | |||
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
