BCMT160530R-G55 WSP45G
22,83 €
HT
Référence: 7924224

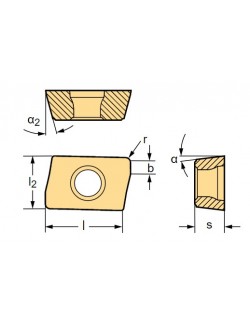

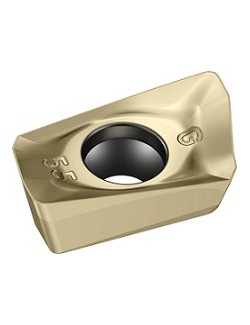

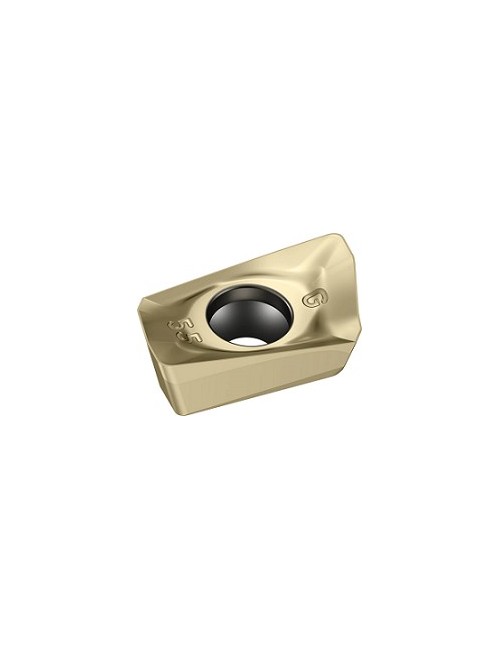

Plaquette amovible de fraisage
Rhombique positive BCMT ...-G55 - Angle de dépouille principal 7° - WSP45G - Tigertec Gold - Rayon de bec 3 mm - Longueur d'arête de planage 1.2 mm
Plaquette radiale - ébauche posit. et finition
7924224
Fiche technique
- Code EAN
- 0627638789
- Revêtement
- TiAlN+Al2O3+(ZrN)
- Application principale
- ISO P - ISO M - ISO S
- Géométrie
- G55
- Type de plaquette
- BCMT
- Conditionnement
- 10
- Unité de vente
- PCE
- Longueur arête de coupe L (mm)
- 17.3
- Nuance
- WSP45G
- Rayon d'angle r (mm)
- 3
- Taille plaquette (mm)
- 16
- Délai de livraison
- Disponible
- Épaisseur plaquette s (mm)
- 5.75
- Classe de tolérance de plaquette
- M
- Largeur de plaquette l2 (mm)
- 9.9
- Nombre arête de coupe
- 2
- Longueur arête de coupe Wiper b (mm)
- 1.2
- Classement Finition/Ébauche
- Ébauche et finition
- Désignation du porte-plaquettes
- Xtra·tec® XT Outil de fraisage
- Angle de dépouille principal α
- 7°
- Angle de dépouille secondaire α2
- 15°
Références spécifiques
Quick Compare
Product |
BCMT160530R-G55 WSP45G | ROMX1204M0-D57 WKP35S | ROMX1204M0T8-A27 WKP35S | SDMT06T212-F57 WSM45X |
Price |
22,83 € |
13,10 € |
13,10 € |
13,10 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0627638789 | 0574305789 | 0644162789 | 0798317789 |
Revêtement |
TiAlN+Al2O3+(ZrN) | TiCN+Al2O3+(TiCN) | TiCN+Al2O3+(TiCN) | TiCN+Al2O3+((TiCN)) |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO K | ISO P - ISO K | ISO M - ISO S |
Géométrie |
G55 | D57 | A27 | F57 |
Diamètre de coupe (mm) |
12.00 | 12.00 | ||
Type de plaquette |
BCMT | ROMX | ROMX | SDMT |
Diamètre cercle inscrit d (mm) |
12 | 12 | ||
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
4.4 | 4.4 | ||
Longueur arête de coupe L (mm) |
17.3 | 6.35 | ||
Nuance |
WSP45G | WKP35S | WKP35S | WSM45X |
Rayon d'angle r (mm) |
3 | 1.2 | ||
Taille plaquette (mm) |
16 | 12 | 12 | 06 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | |
Angle de coin plaquette de coupe |
90° | |||
Angle de dépouille |
15° | |||
Épaisseur plaquette s (mm) |
5.75 | 4.76 | 4.76 | 2.78 |
Classe de tolérance de plaquette |
M | M | M | M |
Largeur de plaquette l2 (mm) |
9.9 | |||
Nombre arête de coupe |
2 | 4 | 8 | 4 |
Diamètre cercle inscrit (mm) |
6.35 | |||
Angle de dépouille principal α |
11 | 11 | 15 | |
Désignation fraise |
F2334 | M5468 | M4000 avec rayon de bec | |
Longueur arête de coupe Wiper b (mm) |
1.2 | |||
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
