BCGX1605PDR-G55 WXM15
32,60 €
HT
Référence: 7539700

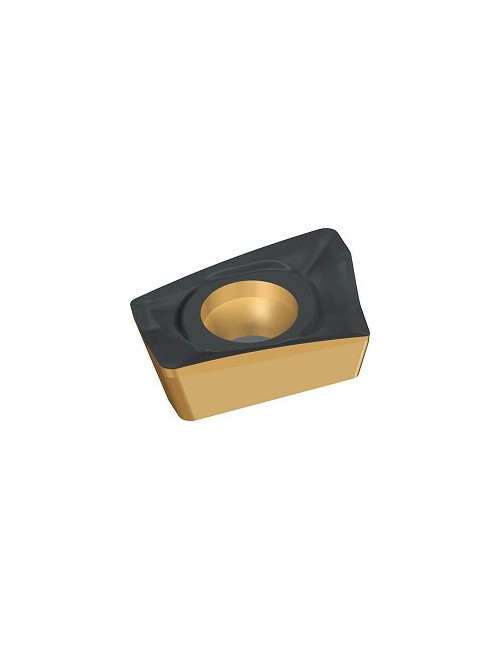

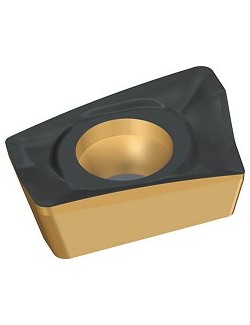

Plaquette amovible de fraisage
Rhombique positive BCGX ...-G55 - Angle de dépouille principal 7° - WXM15 - Rayon de bec 0.8 mm - Longueur d'arête de planage 8 mm
Plaquette radiale positive Finition
7539700
Fiche technique
- Code EAN
- 0934585789
- Revêtement
- TiAlN/TiN
- Application principale
- ISO P
- Application secondaire
- ISO M - ISO K
- Géométrie
- G55
- Type de plaquette
- BCGX
- Conditionnement
- 10
- Unité de vente
- PCE

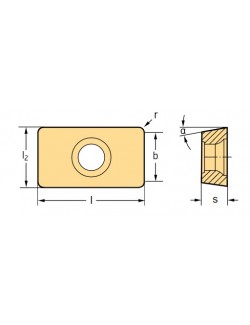

- Longueur arête de coupe L (mm)
- 17.3
- Nuance
- WXM15
- Rayon d'angle r (mm)
- 0.8
- Taille plaquette (mm)
- 16
- Délai de livraison
- Disponible
- Épaisseur plaquette s (mm)
- 5.81
- Classe de tolérance de plaquette
- G
- Largeur de plaquette l2 (mm)
- 9.9
- Nombre arête de coupe
- 2
- Longueur arête de coupe Wiper b (mm)
- 8
- Classement Finition/Ébauche
- Finition
- Désignation du porte-plaquettes
- Xtra·tec® XT Outil de fraisage
- Angle de dépouille principal α
- 7°
Références spécifiques
Quick Compare
Product |
BCGX1605PDR-G55 WXM15
|
SDHX1204AZR-A88 WAK15
|
SDHX1204AZR-A88 WXM15
|
CNMQ080508-A57T WKP35S
|
Price |
32,60 € |
22,69 € |
22,69 € |
22,69 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0934585789 | 0836120789 | 0836121789 | 594845789 |
Revêtement |
TiAlN/TiN | TiCN+Al2O3+(TiN) | TiAlN/TiN | TiCN+Al2O3+(TiCN) |
Application principale |
ISO P | ISO K | ISO P | ISO P - ISO K |
Application secondaire |
ISO M - ISO K | ISO M - ISO K | ||
Géométrie |
G55 | A88 | A88 | A57T |
Type de plaquette |
BCGX | SDHX | SDHX | CNMQ |
Diamètre cercle inscrit d (mm) |
12.7 | 12.7 | ||
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
17.3 | 8 | ||
Nuance |
WXM15 | WAK15 | WXM15 | WKP35S |
Rayon d'angle r (mm) |
0.8 | 0.8 | ||
Taille plaquette (mm) |
16 | 12 | 12 | 8 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Finition | Finition | ||
Angle de coin plaquette de coupe |
90° | 90° | ||
Angle de dépouille |
15° | 15° | ||
Épaisseur plaquette s (mm) |
5 | |||
Épaisseur plaquette s (mm) |
5.81 | 4.76 | 4.76 | |
Classe de tolérance de plaquette |
G | H | H | M |
Largeur de plaquette l2 (mm) |
9.9 | 9 | ||
Nombre arête de coupe |
2 | 1 | 1 | 2 |
Diamètre cercle inscrit (mm) |
12.7 | 12.7 | ||
Angle de dépouille principal α |
15 | 15 | ||
Désignation fraise |
M4003 | M4003 | ||
Longueur arête de coupe Wiper b (mm) |
8 | 7.5 | 7.5 | |
Classement Finition/Ébauche |
Finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
