ADHT120416R-G88 WXN15
23,90 €
HT
Référence: 5157721

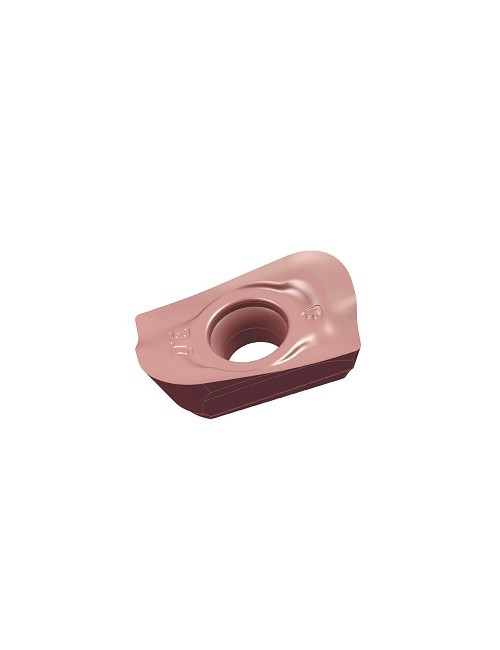

Plaquette amovible de fraisage
Rhombique positive ADHT ...-G88 - Angle de dépouille principal 15° - WXN15 - Rayon de bec 1.6 mm - Longueur d'arête de planage 1 mm
Ébauche posit. et finition
5157721
Fiche technique
- Code EAN
- 0545842789
- Revêtement
- TiCN+
- Application principale
- ISO N
- Géométrie
- G88
- Direction de coupe
- Droite
- Type de plaquette
- ADHT
- Conditionnement
- 10
- Unité de vente
- PCE

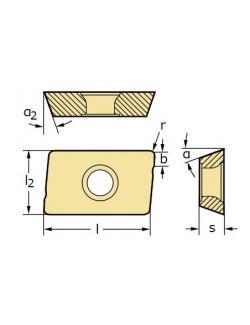

- Longueur arête de coupe L (mm)
- 13.6
- Nuance
- WXN15
- Rayon d'angle r (mm)
- 1.6
- Taille plaquette (mm)
- 12
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Épaisseur plaquette s (mm)
- 4.76
- Classe de tolérance de plaquette
- H
- Largeur de plaquette l2 (mm)
- 8.4
- Nombre arête de coupe
- 2
- Désignation fraise
- Outil de fraisage Xtratec
- Longueur arête de coupe Wiper b (mm)
- 1
- Angle de dépouille principal α
- 15
- Angle de dépouille secondaire α2
- 20
Références spécifiques
Quick Compare
Product |
ADHT120416R-G88 WXN15 | SDGT06T2PDR-D57 WSM35S | SDGT06T2PDR-D57 WSP45G | ROHX10T3M0-D57 WKP35S |
Price |
23,90 € |
14,06 € |
14,07 € |
14,41 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0545842789 | 0787305789 | 0627703789 | 0574294789 |
Revêtement |
TiCN+ | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(ZrN) | TiCN+Al2O3+(TiCN) |
Application principale |
ISO N | ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO K |
Géométrie |
G88 | D57 | D57 | D57 |
Direction de coupe |
Droite | |||
Diamètre de coupe (mm) |
10.00 | |||
Type de plaquette |
ADHT | SDGT | SDGT | ROHX |
Diamètre cercle inscrit d (mm) |
10 | |||
Conditionnement |
10 | 10 | 10 | |
Conditionnement |
10 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de liaison d1 (mm) |
4.4 | |||
Longueur arête de coupe L (mm) |
13.6 | 6.35 | 6.35 | |
Nuance |
WXN15 | WSM35S | WSP45G | WKP35S |
Rayon d'angle r (mm) |
1.6 | 0.4 | 0.4 | |
Taille plaquette (mm) |
12 | 06 | 06 | 10 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | Ébauche et finition | Ébauche et finition |
Angle de coin plaquette de coupe |
90° | 90° | ||
Angle de dépouille |
15° | 15° | ||
Épaisseur plaquette s (mm) |
4.76 | 2.78 | 2.78 | 3.97 |
Classe de tolérance de plaquette |
H | G | G | H |
Largeur de plaquette l2 (mm) |
8.4 | |||
Nombre arête de coupe |
2 | 4 | 4 | 4 |
Diamètre cercle inscrit (mm) |
6.35 | 6.35 | ||
Angle de dépouille principal α |
15 | 15 | 11 | |
Désignation fraise |
Outil de fraisage Xtratec | M4000 avec arête de coupe sec. 90° | M4000 avec arête de coupe sec. 90° | F2334 |
Longueur arête de coupe Wiper b (mm) |
1 | 1.2 | 1.2 | |
Angle de dépouille principal α |
15 | |||
Angle de dépouille secondaire α2 |
20 | |||
