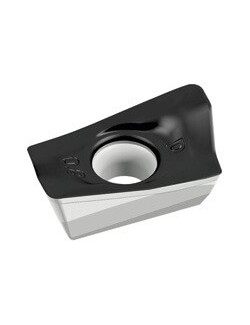

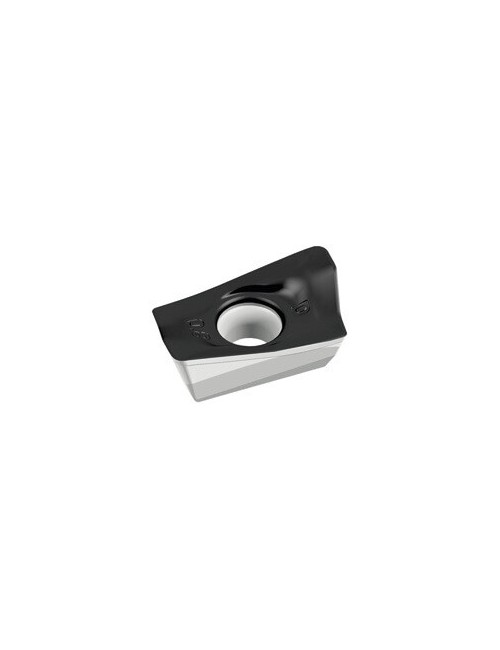

ADGT10T3PER-G77 WSM35S
25,20 €
HT
Référence: 7058500
Plaquette amovible de fraisage
Rhombique positive ADGT ...-G77 - Angle de dépouille principal 15° - WSM35S - Tigertec Silver - Rayon de bec 0.8 mm - Longueur d'arête de planage 1.2 mm
Ébauche posit. et finition
7058500
Fiche technique
- Code EAN
- 0845168789
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO M - ISO S
- Géométrie
- G77
- Direction de coupe
- Droite
- Type de plaquette
- ADGT
- Conditionnement
- 10
- Unité de vente
- PCE

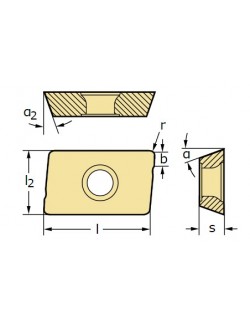

- Longueur arête de coupe L (mm)
- 11.3
- Nuance
- WSM35S
- Rayon d'angle r (mm)
- 0.8
- Taille plaquette (mm)
- 10
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Ébauche et finition
- Épaisseur plaquette s (mm)
- 3.8
- Classe de tolérance de plaquette
- G
- Largeur de plaquette l2 (mm)
- 7.25
- Nombre arête de coupe
- 2
- Désignation fraise
- Outil de fraisage Xtratec
- Longueur arête de coupe Wiper b (mm)
- 1.2
- Angle de dépouille principal α
- 15
- Angle de dépouille secondaire α2
- 15
Références spécifiques
Quick Compare
Product |
ADGT10T3PER-G77 WSM35S
|
ACGT060204R-M85 WK10
|
SDHW09T3AEN-A57 WKP35S
|
SX-3E300N02-CF5 WSM23S
|
Price |
25,20 € |
15,21 € |
15,25 € |
15,31 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0845168789 | 0931910788 | 0592413789 | 0830797939 |
Revêtement |
TiAlN+Al2O3+(Al) | Sans revêtement | TiCN+Al2O3+(TiCN) | TiAlN+Al2O3+(Al) |
Application principale |
ISO M - ISO S | ISO N | ISO P | ISO P - ISO M - ISO S |
Application secondaire |
ISO K | ISO N | ||
Géométrie |
G77 | M85 | A57 | CF5 |
Direction de coupe |
Droite | |||
Type de plaquette |
ADGT | ACGT | SDHW | SX |
Conditionnement |
10 | 10 | 10 | |
Conditionnement |
10 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.08 - 0.2 | |||
Longueur arête de coupe L (mm) |
11.3 | 6.7 | 9.52 | |
Largeur de rainurage / tronçonnage s (mm) |
3 | |||
Nuance |
WSM35S | WK10 | WKP35S | WSM23S |
Nombre de goujures |
1 | |||
Rayon d'angle r (mm) |
0.8 | 0.4 | 0.3 | 0.2 |
Taille plaquette (mm) |
10 | 06 | 09 | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Ébauche et finition | Ébauche et finition | ||
Angle de coin plaquette de coupe |
90° | |||
Angle de dépouille |
15° | |||
Tolérance de longueur l Tol (mm) |
±0.1 | |||
Épaisseur plaquette s (mm) |
3.8 | 2.38 | 3.97 | |
Classe de tolérance de plaquette |
G | G | H | |
Largeur de plaquette l2 (mm) |
7.25 | 4.4 | ||
Nombre arête de coupe |
2 | 2 | 4 | |
Diamètre cercle inscrit (mm) |
9.52 | |||
Angle de dépouille principal α |
15 | |||
Désignation fraise |
Outil de fraisage Xtratec | Plaquettes S avec arête de coupe secondaire 45° | ||
Longueur arête de coupe Wiper b (mm) |
1.2 | 0.9 | 1.2 | |
Classement Finition/Ébauche |
Ébauche et finition | |||
Désignation du porte-plaquettes |
Xtra·tec® XT Outil de fraisage | |||
Angle de dépouille principal α |
7° | |||
Angle de dépouille secondaire α2 |
15° | |||
Angle de dépouille principal α |
15 | |||
Angle de dépouille secondaire α2 |
15 | |||
Version de plaquette |
Neutre | |||
Tolérance largeur plaq. S Tol (mm) |
±0.05 | |||
