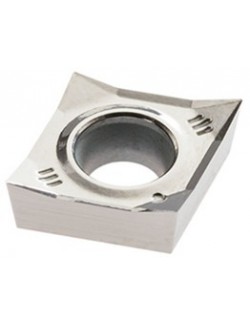

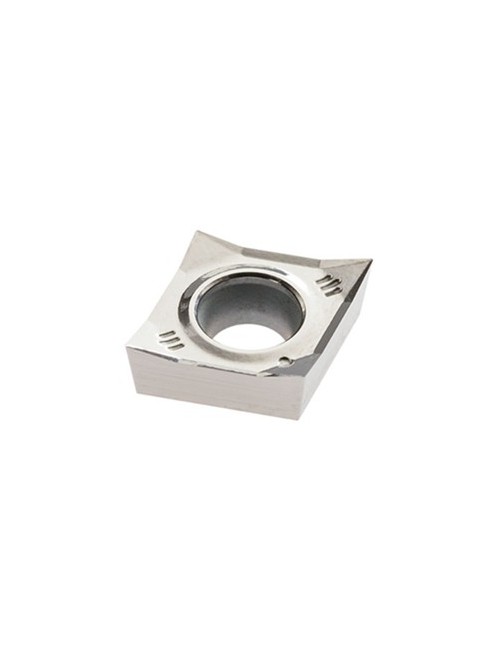

Plaquette de tournage CCGT 060202FN - PFN21 DMN216
8,78 €
HT
Référence: DM004
Tournage de taille positif - Forme C - 80° - CCGT - PFN21 - DMN216 - r 0.2 mm
Semi finition
Utilisation pour non-ferreux / Aluminium
DM004
Fiche technique
- Application principale
- N1
- Géométrie
- PFN21
- Type de plaquette
- CCGT
- Conditionnement
- 10
- Unité de vente
- PCE

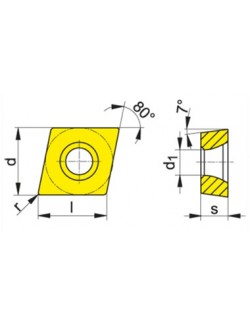

- Longueur arête de coupe L (mm)
- 6.4
- Nuance
- DMN216
- Rayon d'angle r (mm)
- 0.2
- Avance f (mm/tour)
- 0.20-0.50
- Profondeur de passe Ap (mm)
- 1.50-6.50
- Taille plaquette (mm)
- 06
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Semi finition
- Épaisseur plaquette s (mm)
- 2.38
- Diamètre cercle inscrit d (mm)
- 6.35
- Diamètre alésage d1 (mm)
- 2.83
- Angle de coin
- 80°
Références spécifiques
Quick Compare
Product |
Plaquette de tournage CCGT 060202FN - PFN21 DMN216 | Plaquette de tournage DCMT 070204 - PM21 DMP35 | Plaquette de tournage DCMT 070208 - PM21 DMP35 | Plaquette de tournage DCMT 070204 - PF21 DMP15 |
Price |
8,78 € |
5,53 € |
5,53 € |
5,53 € |
Rating |
|
|
|
|
Description |
||||
Application principale |
N1 | A1-A2-A3-K | A1-A2-A3-K | A1-A2-A3-K |
Application secondaire |
M1-M2-K | M1-M2-K | M1-M2 | |
Géométrie |
PFN21 | PM21 | PM21 | PF21 |
Type de plaquette |
CCGT | DCMT | DCMT | DCMT |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur arête de coupe L (mm) |
6.4 | 7.7 | 7.7 | 7.7 |
Nuance |
DMN216 | DMP35 | DMP35 | DMP15 |
Rayon d'angle r (mm) |
0.2 | |||
Avance f (mm/tour) |
0.20-0.50 | 0.12-0.21 | 0.12-0.21 | 0.06-0.15 |
Profondeur de passe Ap (mm) |
1.50-6.50 | 0.50-3.00 | 0.50-3.00 | 0.50-2.25 |
Taille plaquette (mm) |
06 | 07 | 07 | 07 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Semi finition | Semi finition | Semi finition | Finition |
Épaisseur plaquette s (mm) |
2.38 | 2.38 | 2.38 | 2.38 |
Diamètre cercle inscrit d (mm) |
6.35 | 6.35 | 6.35 | 6.35 |
Diamètre alésage d1 (mm) |
2.83 | 2.8 | 2.8 | 2.8 |
Angle de coin |
80° | 55° | 55° | 55° |
