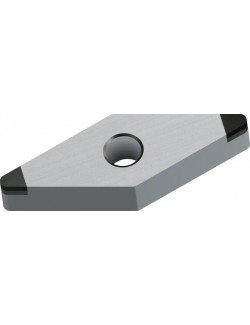

Plaquette de tournage VNGA160408TM-2 WBH10
68,10 €
HT
Référence: 7636844
Plaquettes amovibles ISO - CBN Rhombiques négatives 35° VNGA ...-TM-2 - WBH10 - r = 0.8 mm
7636844
Fiche technique
- Code EAN
- 0955694958
- Revêtement
- CBN
- Application principale
- ISO H
- Géométrie
- TM-2
- Type de plaquette
- VNGA
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.05 - 0.2
- Profondeur de coupe ap (mm)
- 0.1 - 0.5
- Nuance
- WBH10
- Rayon d'angle r (mm)
- 0.8
- Taille plaquette (mm)
- 16
- Délai de livraison
- Disponible
- Diamètre cercle inscrit (mm)
- 9.525
- Version de plaquette
- Neutre
- Brise-copeaux
- 1
- Longueur arête de coupe limitée le (mm)
- 3
- Nombre arête de coupe
- 2
Références spécifiques
Quick Compare
Product |
Plaquette de tournage VNGA160408TM-2 WBH10
|
Plaquette de tournage DCGW070202FS-1 WDN10
|
Plaquette de tournage CPGW050204FS-1 WDN10
|
Plaquette de tournage DCGW070204FS-1 WDN10
|
Price |
68,10 € |
62,30 € |
62,30 € |
62,30 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0955694958 | 0761043945 | 0855953945 | 0761044945 |
Revêtement |
CBN | PCD | PCD | PCD |
Application principale |
ISO H | ISO N - ISO O | ISO N - ISO O | ISO N - ISO O |
Application secondaire |
ISO S | |||
Géométrie |
TM-2 | FS-1 | FS-1 | FS-1 |
Type de plaquette |
VNGA | DCGW | CPGW | DCGW |
Conditionnement |
2 | 2 | 2 | 2 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.05 - 0.2 | 0.03 - 0.12 | 0.03 - 0.25 | 0.03 - 0.25 |
Profondeur de coupe ap (mm) |
0.1 - 0.5 | 0.1 - 3 | 0.1 - 2.5 | 0.1 - 3 |
Nuance |
WBH10 | WDN10 | WDN10 | WDN10 |
Rayon d'angle r (mm) |
0.8 | 0.2 | 0.4 | 0.4 |
Taille plaquette (mm) |
16 | 07 | 05 | 07 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Angle de coin plaquette de coupe |
55° | 55° | ||
Longueur arête de coupe limitée le (mm) |
3.7 | 3.5 | ||
Nombre arête de coupe |
1 | 1 | ||
Diamètre cercle inscrit (mm) |
9.525 | 6.35 | 5.556 | 6.35 |
Épaisseur plaquette (mm) |
2.381 | 2.381 | ||
Angle de dépouille principal α |
7° | 7° | ||
Version de plaquette |
Neutre | Neutre | ||
Brise-copeaux |
1 | 1 | ||
Longueur arête de coupe limitée le (mm) |
3 | 3 | ||
Nombre arête de coupe |
2 | 1 | ||
Angle de dépouille principal α |
11° | |||
Delta δ |
0° | |||
Availability |
|
|
|
|
|
|
|
|
|
