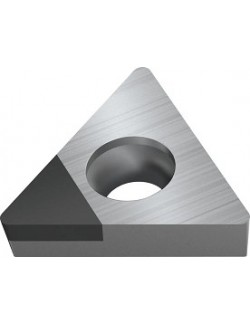

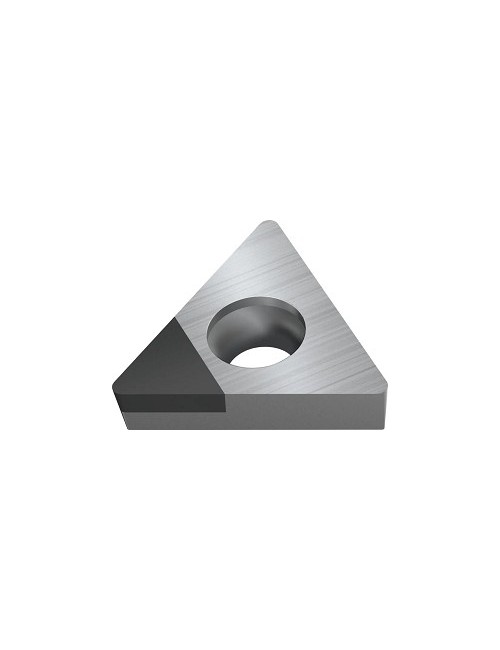

Plaquette de tournage TCGW06T104TS-1 WBK20
56,20 €
HT
Référence: 7823872

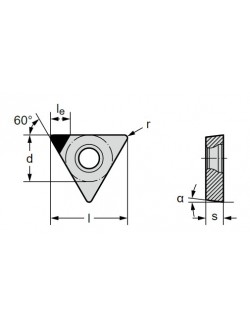

Plaquettes amovibles ISO - CBN A trois pans positives 60° TCGW ...-TS-1 - WBK20 - r = 0.4 mm
7823872
Fiche technique
- Code EAN
- 0603578958
- Revêtement
- CBN
- Application principale
- ISO K
- Application secondaire
- ISO H
- Géométrie
- TS-1
- Type de plaquette
- TCGW
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.05 - 0.15
- Profondeur de coupe ap (mm)
- 0.1 - 0.3
- Nuance
- WBK20
- Rayon d'angle r (mm)
- 0.4
- Taille plaquette (mm)
- 06
- Délai de livraison
- Disponible
- Diamètre cercle inscrit (mm)
- 3.969
- Version de plaquette
- Neutre
- Brise-copeaux
- 1
- Longueur arête de coupe limitée le (mm)
- 2.2
- Nombre arête de coupe
- 1
- Angle d'attaque α
- 7°
Références spécifiques
Quick Compare
Product |
Plaquette de tournage TCGW06T104TS-1 WBK20
|
Plaquette de tournage RNGN150700T01020 WWS20
|
Plaquette de tournage RCMX2507M0-HU6 WPP20S
|
Plaquette de tournage CPGW050204 WCB50
|
Price |
56,20 € |
51,90 € |
54,70 € |
55,50 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0603578958 | 0733480957 | 0710426948 | 0546270780 |
Revêtement |
CBN | Verstärkte Keramik | TiCN+Al2O3+(TiCN) | CBN |
Application principale |
ISO K | ISO S | ISO P | ISO H |
Application secondaire |
ISO H | ISO H | ISO K | ISO K |
Géométrie |
TS-1 | T0102 | HU6 | |
Type de plaquette |
TCGW | RNGN | RCMX | CPGW |
Diamètre cercle inscrit d (mm) |
15.875 | 25 | 5.56 | |
Conditionnement |
2 | 10 | 5 | |
Conditionnement |
1 | |||
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.05 - 0.15 | 0.1 - 0.4 | 0.3 - 1.6 | |
Profondeur de coupe ap (mm) |
0.1 - 0.3 | 0.2 - 4.5 | 2.5 - 11 | 0.1 - 0.3 |
Longueur arête de coupe limitée le (mm) |
2.4 | |||
Largeur fonctionnelle f (mm) |
0.05 - 0.2 | |||
Nuance |
WBK20 | WWS20 | WPP20S | WCB50 |
Rayon d'angle r (mm) |
0.4 | 0.4 | ||
Taille plaquette (mm) |
06 | 15 | 25 | 05 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Angle de coin plaquette de coupe |
80° | |||
Épaisseur plaquette s (mm) |
2.38 | |||
Nombre arête de coupe |
1 | |||
Diamètre cercle inscrit (mm) |
3.969 | |||
Angle de dépouille principal α |
11° | |||
Classement Finiton/Ébauche |
Usinage lourd | |||
Version de plaquette |
Neutre | Neutre | Neutre | |
Brise-copeaux |
1 | 1 | ||
Longueur arête de coupe limitée le (mm) |
2.2 | |||
Nombre arête de coupe |
1 | |||
Angle d'attaque α |
7° | |||
