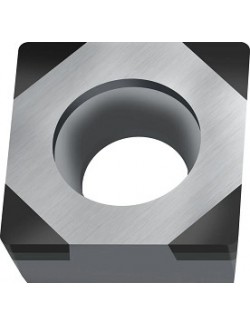

Plaquette de tournage SCGW09T304TS-4 WBK20
126,00 €
HT
Référence: 7823869

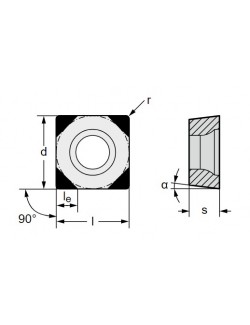

Plaquettes amovibles ISO - CBN Carrées positives SCGW ...-TS-4 - WBK20 - r = 0.4 mm
7823869
Fiche technique
- Code EAN
- 0603575958
- Revêtement
- CBN
- Application principale
- ISO K
- Application secondaire
- ISO H
- Géométrie
- TS-4
- Type de plaquette
- SCGW
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.05 - 0.2
- Profondeur de coupe ap (mm)
- 0.1 - 0.5
- Nuance
- WBK20
- Rayon d'angle r (mm)
- 0.4
- Taille plaquette (mm)
- 09
- Délai de livraison
- Disponible
- Diamètre cercle inscrit (mm)
- 9.525
- Version de plaquette
- Neutre
- Brise-copeaux
- 1
- Longueur arête de coupe limitée le (mm)
- 2.8
- Nombre arête de coupe
- 4
- Angle d'attaque α
- 7°
Références spécifiques
Quick Compare
Product |
Plaquette de tournage SCGW09T304TS-4 WBK20 | Plaquette de tournage TCGW16T308FS-9 WDN10 | Plaquette de tournage SNGA120408TM-4 WBH20 | Plaquette de tournage SNGA120408TM-4 WBH30 |
Price |
126,00 € |
120,00 € |
123,00 € |
123,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0603575958 | 0761089945 | 0957514958 | 0665654958 |
Revêtement |
CBN | PCD | CBN | |
Application principale |
ISO K | ISO N - ISO O | ISO H | ISO H |
Application secondaire |
ISO H | ISO S | ||
Géométrie |
TS-4 | FS-9 | TM-4 | TM-4 |
Type de plaquette |
SCGW | TCGW | SNGA | SNGA |
Conditionnement |
2 | 2 | 2 | 2 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.05 - 0.2 | 0.03 - 0.38 | 0.05 - 0.3 | 0.05 - 0.3 |
Profondeur de coupe ap (mm) |
0.1 - 0.5 | 0.1 - 15.3 | 0.1 - 1 | 0.1 - 1 |
Nuance |
WBK20 | WDN10 | WBH20 | WBH30 |
Rayon d'angle r (mm) |
0.4 | 0.8 | 0.8 | 0.8 |
Taille plaquette (mm) |
09 | 16 | 12 | 12 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Diamètre cercle inscrit (mm) |
9.525 | 9.525 | 12.7 | 12.7 |
Version de plaquette |
Neutre | Neutre | Neutre | Neutre |
Brise-copeaux |
1 | 1 | 1 | 1 |
Longueur arête de coupe limitée le (mm) |
2.8 | 15.3 | 2.8 | 2.8 |
Nombre arête de coupe |
4 | 1 | 4 | 4 |
Angle de dépouille principal α |
7° | |||
Delta δ |
0° | |||
Angle d'attaque α |
7° | |||
