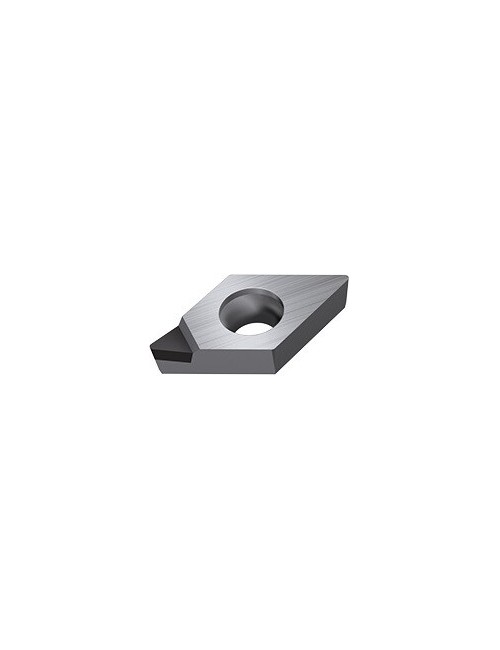

Plaquette de tournage DCGT070202FS-1 WDN10
64,20 €
HT
Référence: 6674544
Plaquettes amovibles ISO
PCD Rhombiques positives 55° DCGT ...-FS-1 - WDN10 - r 0.2 mm
6674544
Fiche technique
- Code EAN
- 0761078945
- Revêtement
- PCD
- Application principale
- ISO N - ISO O
- Géométrie
- FS-1
- Type de plaquette
- DCGT
- Diamètre cercle inscrit d (mm)
- 6.35
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.03 - 0.12
- Nuance
- WDN10
- Rayon d'angle r (mm)
- 0.2
- Taille plaquette (mm)
- 07
- Délai de livraison
- Disponible
- Angle de coin plaquette de coupe
- 55°
- Angle de dépouille
- 7°
- Épaisseur plaquette s (mm)
- 2.381
- Profondeur de coupe ap (mm)2
- 0.1 - 3
- Longueur arête de coupe limitée le (mm)
- 3.7
- Delta
- 7°
Références spécifiques
Quick Compare
Product |
Plaquette de tournage DCGT070202FS-1 WDN10 | Plaquette de tournage RCMX2507M0-HU6 WPP20S | Plaquette de tournage CPGW050204 WCB50 | Plaquette de tournage WCMW020102 WCB80 |
Price |
64,20 € |
54,70 € |
55,50 € |
55,50 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0761078945 | 0710426948 | 0546270780 | 0443424780 |
Revêtement |
PCD | TiCN+Al2O3+(TiCN) | CBN | CBN |
Application principale |
ISO N - ISO O | ISO P | ISO H | ISO K |
Application secondaire |
ISO K | ISO K | ISO H | |
Géométrie |
FS-1 | HU6 | ||
Type de plaquette |
DCGT | RCMX | CPGW | WCMW |
Diamètre cercle inscrit d (mm) |
6.35 | 25 | 5.56 | 3.97 |
Conditionnement |
2 | 5 | ||
Conditionnement |
1 | 1 | ||
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.03 - 0.12 | 0.3 - 1.6 | ||
Profondeur de coupe ap (mm) |
2.5 - 11 | 0.1 - 0.3 | ||
Longueur arête de coupe limitée le (mm) |
2.4 | |||
Longueur arête de coupe L (mm) |
2.7 | |||
Largeur fonctionnelle f (mm) |
0.05 - 0.2 | |||
Nuance |
WDN10 | WPP20S | WCB50 | WCB80 |
Rayon d'angle r (mm) |
0.2 | 0.4 | 0.2 | |
Taille plaquette (mm) |
25 | 05 | 02 | |
Taille plaquette (mm) |
07 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Angle de coin plaquette de coupe |
55° | 80° | 80° | |
Angle de dépouille |
7° | |||
Épaisseur plaquette s (mm) |
2.381 | 2.38 | 1.59 | |
Profondeur de coupe ap (mm)2 |
0.1 - 3 | |||
Longueur arête de coupe limitée le (mm) |
3.7 | |||
Delta |
7° | |||
Nombre arête de coupe |
1 | |||
Angle de dépouille principal α |
11° | 7° | ||
Classement Finiton/Ébauche |
Usinage lourd | |||
Version de plaquette |
Neutre | |||
Brise-copeaux |
1 | |||
Availability |
|
|
|
|
|
|
|
|
