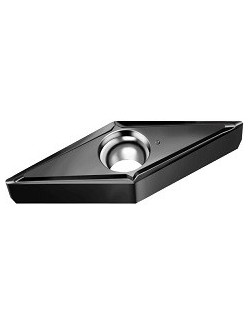

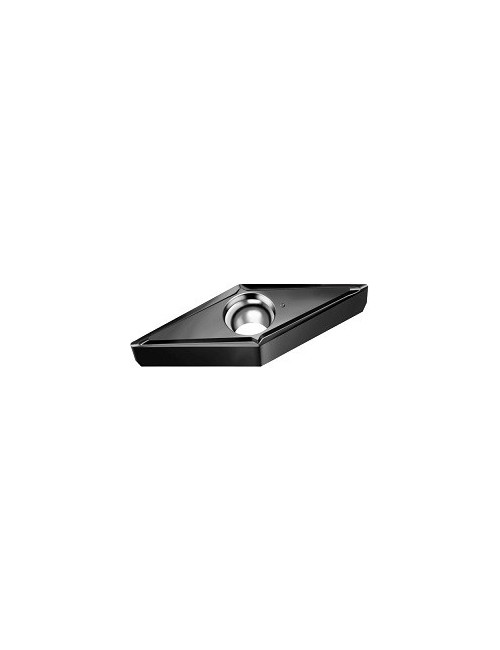

Plaquette de tournage VCGT160404-FN2 WNN10
24,55 €
HT
Référence: 6955672
Plaquettes amovibles ISO

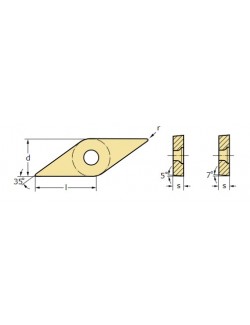

Rhombiques positives 35° 35° VCGT ...-FN2 - WNN10 - r 0.4 mm
Finition
6955672
Fiche technique
- Code EAN
- 0824510948
- Revêtement
- TiAlN
- Application principale
- ISO N
- Application secondaire
- ISO P - ISO M - ISO K - ISO S - ISO O
- Géométrie
- FN2
- Type de plaquette
- VCGT
- Diamètre cercle inscrit d (mm)
- 9.525
- Conditionnement
- 10
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.08 - 0.25
- Profondeur de coupe ap (mm)
- 0.2 - 2.5
- Nuance
- WNN10
- Rayon d'angle r (mm)
- 0.4
- Taille plaquette (mm)
- 16
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Finition
- Angle de coin plaquette de coupe
- 35
- Angle de dépouille
- 7
- Épaisseur plaquette s (mm)
- 4.762
- Longueur arête de coupe l (mm)
- 16.61
