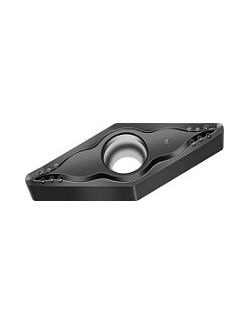

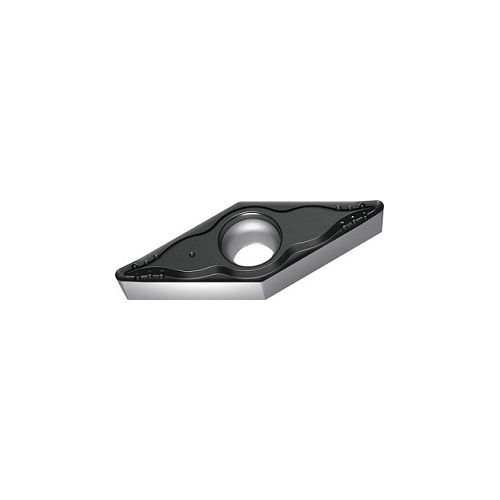

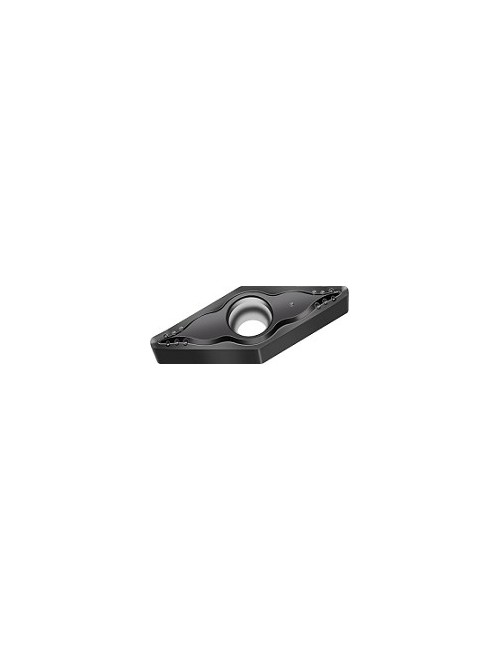

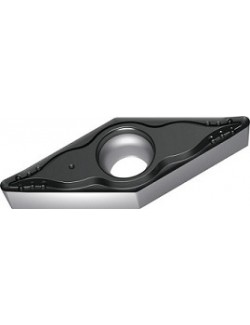

Plaquette de tournage VCGT110302-MM4 WSM01
24,65 €
HT
Référence: 7268537
Plaquettes amovibles ISO
Rhombiques positives 35° 35° VCGT ...- mm4 - WSM01 - r 0.2 mm
Angle de dépouille principal 7°
Semi-finition
7268537
Fiche technique
- Code EAN
- 0881650948
- Revêtement
- TiAlN
- Application principale
- ISO M - ISO S
- Application secondaire
- ISO P - ISO N - ISO H
- Géométrie
- MM4
- Type de plaquette
- VCGT
- Diamètre cercle inscrit d (mm)
- 6.35
- Conditionnement
- 10
- Unité de vente
- PCE
PCE - Avance par tour f (mm)
- 0.05 - 0.12
- Profondeur de coupe ap (mm)
- 0.2 - 1.5
- Nuance
- WSM01
- Rayon d'angle r (mm)
- 0.2
- Taille plaquette (mm)
- 11
11 - Délai de livraison
- Disponible
Disponible - Classement Finition/Ébauche
- Semi-finition
- Angle de coin plaquette de coupe
- 35
35° - Angle de dépouille
- 7
7° - Épaisseur plaquette s (mm)
- 3.175
- Longueur arête de coupe l (mm)
- 11.07
11.07 - Diamètre cercle inscrit (mm)
- 6.35
- Épaisseur plaquette (mm)
- 3.175
