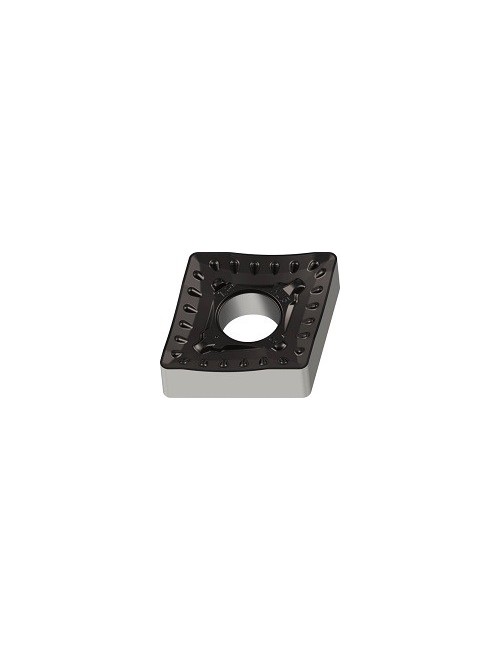

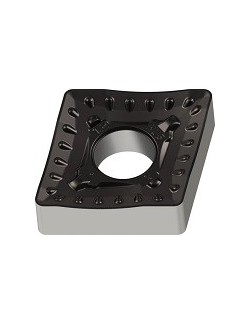

Plaquette de tournage CNMM190612-HU5 WSM30S
31,10 €
HT
Référence: 7583793
Rhombiques négatives 80° CN mm ...-HU5 - Tigertec Silver - WSM30S - r 1.2 mm
Plaquettes amovibles ISO - Forme de base négative - carbure
Usinage lourd
7583793
Fiche technique
- Code EAN
- 0944638948
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO M - ISO S
- Application secondaire
- ISO P
- Géométrie
- HU5
- Type de plaquette
- CNMM
- Diamètre cercle inscrit d (mm)
- 19.1
- Conditionnement
- 10
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.35 - 0.7
- Profondeur de coupe ap (mm)
- 1.5 - 10
- Nuance
- WSM30S
- Rayon d'angle r (mm)
- 1.2
- Taille plaquette (mm)
- 19
- Délai de livraison
- Disponible
- Classement Finition/Ébauche
- Usinage lourd
- Angle de coin plaquette de coupe
- 80°
- Angle de dépouille
- 0°
- Épaisseur plaquette s (mm)
- 6.35
- Classe de tolérance de plaquette
- M
Références spécifiques
Quick Compare
Product |
Plaquette de tournage CNMM190612-HU5 WSM30S
|
Plaquette de tournage VCGX0902ACFR WXP30
|
Plaquette de tournage WNMM100616-NRF WPP20S
|
Plaquette de tournage WNMM100616-NRF WPP10S
|
Price |
31,10 € |
21,24 € |
21,39 € |
21,39 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0944638948 | 0755970787 | 0648513948 | 0648510948 |
Revêtement |
TiAlN+Al2O3+(Al) | TiAlN/TiSiN | TiCN+Al2O3+(TiCN) | TiCN+Al2O3+(TiCN) |
Application principale |
ISO M - ISO S | ISO P - ISO M - ISO K | ISO P | ISO P |
Application secondaire |
ISO P | ISO N - ISO S - ISO H | ISO K | ISO K |
Géométrie |
HU5 | ACFR | ||
Direction de coupe |
Neutre | Neutre | ||
Type de plaquette |
CNMM | VCGX | WNMM | WNMM |
Diamètre cercle inscrit d (mm) |
19.1 | 5.556 | 15 | 15 |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.35 - 0.7 | 0.4 - 0.9 | 0.4 - 0.9 | |
Profondeur de coupe ap (mm) |
1.5 - 10 | 1.6 - 8 | 1.6 - 8 | |
Nuance |
WSM30S | WXP30 | WPP20S | WPP10S |
Rayon d'angle r (mm) |
1.2 | 0.2 | 1.6 | 1.6 |
Taille plaquette (mm) |
19 | 09 | 10 | 10 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Classement Finition/Ébauche |
Usinage lourd | Finition | Finition | |
Angle de coin plaquette de coupe |
80° | 35° | 80° | 80° |
Angle de dépouille |
0° | 7° | 0° | 0° |
Épaisseur plaquette s (mm) |
6.35 | 6.35 | 6.35 | |
Épaisseur plaquette s (mm) |
2.5 | |||
Classe de tolérance de plaquette |
M | |||
Nombre arête de coupe |
2 | |||
Épaisseur plaquette (mm) |
2.5 | |||
Longueur arête de coupe l (mm) |
9 | |||
Géométrie |
NRF | NRF | ||
