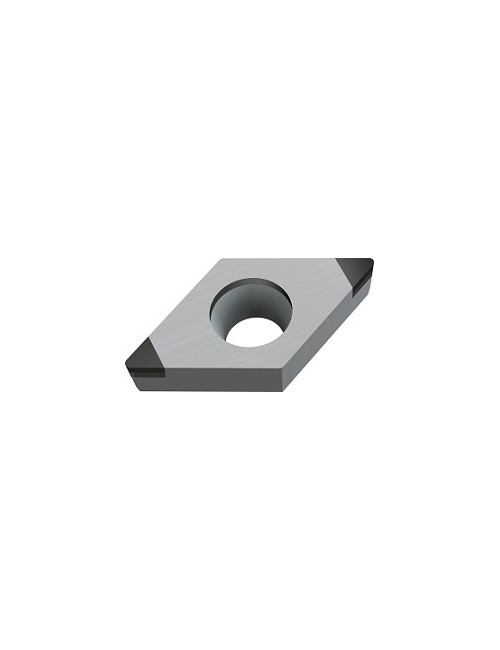

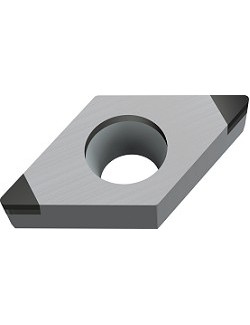

Plaquette de tournage DCGW070202TM-2 WBH20
70,10 €
HT
Référence: 7636873
Plaquettes amovibles positives ISO CBN

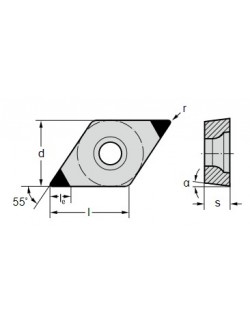

CBN Rhombiques positives 55° DCGW ...-TM-2 - WBH20 - r 0.2 mm
Angle de dépouille principal 7°
7636873
Fiche technique
- Code EAN
- 0955724958
- Revêtement
- CBN
- Application principale
- ISO H
- Géométrie
- TM-2
- Type de plaquette
- DCGW
- Conditionnement
- 2
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.05 - 0.15
- Profondeur de coupe ap (mm)
- 0.1 - 0.3
- Nuance
- WBH20
- Rayon d'angle r (mm)
- 0.2
- Taille plaquette (mm)
- 07
- Délai de livraison
- Disponible
- Angle de coin plaquette de coupe
- 55°
- Longueur arête de coupe limitée le (mm)
- 3
- Nombre arête de coupe
- 2
- Diamètre cercle inscrit (mm)
- 6.35
- Épaisseur plaquette (mm)
- 2.381
- Angle de dépouille principal α
- 7°
Références spécifiques
Quick Compare
Product |
Plaquette de tournage DCGW070202TM-2 WBH20
|
Plaquette de tournage DCGW070202FS-1 WDN10
|
Plaquette de tournage CPGW050204FS-1 WDN10
|
Plaquette de tournage DCGW070204FS-1 WDN10
|
Price |
70,10 € |
62,30 € |
62,30 € |
62,30 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0955724958 | 0761043945 | 0855953945 | 0761044945 |
Revêtement |
CBN | PCD | PCD | PCD |
Application principale |
ISO H | ISO N - ISO O | ISO N - ISO O | ISO N - ISO O |
Application secondaire |
ISO S | |||
Géométrie |
TM-2 | FS-1 | FS-1 | FS-1 |
Type de plaquette |
DCGW | DCGW | CPGW | DCGW |
Conditionnement |
2 | 2 | 2 | 2 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.05 - 0.15 | 0.03 - 0.12 | 0.03 - 0.25 | 0.03 - 0.25 |
Profondeur de coupe ap (mm) |
0.1 - 0.3 | 0.1 - 3 | 0.1 - 2.5 | 0.1 - 3 |
Nuance |
WBH20 | WDN10 | WDN10 | WDN10 |
Rayon d'angle r (mm) |
0.2 | 0.2 | 0.4 | 0.4 |
Taille plaquette (mm) |
07 | 07 | 05 | 07 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Angle de coin plaquette de coupe |
55° | 55° | 55° | |
Longueur arête de coupe limitée le (mm) |
3 | 3.7 | 3.5 | |
Nombre arête de coupe |
2 | 1 | 1 | |
Diamètre cercle inscrit (mm) |
6.35 | 6.35 | 5.556 | 6.35 |
Épaisseur plaquette (mm) |
2.381 | 2.381 | 2.381 | |
Angle de dépouille principal α |
7° | 7° | 7° | |
Version de plaquette |
Neutre | |||
Brise-copeaux |
1 | |||
Longueur arête de coupe limitée le (mm) |
3 | |||
Nombre arête de coupe |
1 | |||
Angle de dépouille principal α |
11° | |||
Delta δ |
0° | |||
