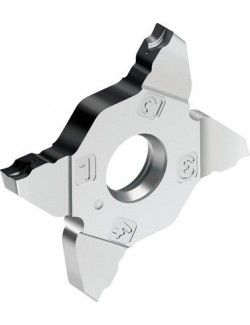

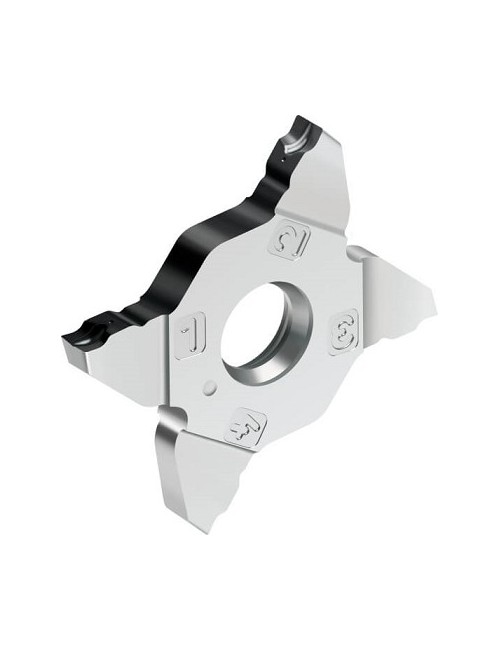

Plaquette de tronçonnage MX22-2E150R10-CF5 WSM23S
49,40 €
HT
Référence: 7466524
Tronçonnage et gorges plaquettes de coupe MX - CF5 - Droite - WSM23S - Tigertec Silver - s 1.5 mm - r 0.05 mm
Réalisation de gorge
Plaquette à plusieurs tranchants MX
Plaquettes de coupe rainurage / tronçonnage
7466524
Fiche technique
- Code EAN
- 0917507939
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Géométrie
- CF5
- Type de plaquette
- MX

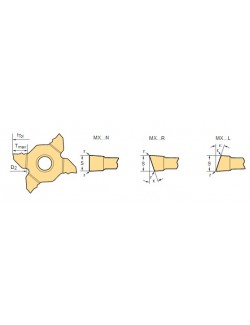

- Profondeur de coupe maximale Tmax (mm)
- 5
- Conditionnement
- 5
- Unité de vente
- PCE
- Diamètre de tronçonnage maximal D2 (mm)
- 130
- Avance par tour f (mm)
- 0.03 - 0.06
- Largeur de rainurage / tronçonnage s (mm)
- 1.5
- Nuance
- WSM23S
- Nombre de goujures
- 4
- Rayon d'angle r (mm)
- 0.05
- Angle d'attaque K
- 10°
- Taille plaquette (mm)
- 22
- Délai de livraison
- Disponible
- Tolérance de longueur l Tol (mm)
- ±0.03
- Version de plaquette
- Droite
- Tolérance largeur plaq. S Tol (mm)
- ±0.02
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage MX22-2E150R10-CF5 WSM23S
|
Plaquette de tronçonnage GX24-4E600N08-UF8 WSM23S
|
Plaquette de tronçonnage GX24-4E600N30-RF8 WSM13S
|
Plaquette de tronçonnage GX24-4E600N30-RF8 WSM23S
|
Price |
49,40 € |
42,10 € |
42,10 € |
42,10 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0917507939 | 0824290939 | 0649836939 | 0649839939 |
Revêtement |
TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO N | |||
Géométrie |
CF5 | UF8 | RF8 | RF8 |
Direction de coupe |
Neutre | Neutre | Neutre | |
Type de plaquette |
MX | GX | GX | GX |
Profondeur de coupe maximale Tmax (mm) |
5 | |||
Conditionnement |
5 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de tronçonnage maximal D2 (mm) |
130 | |||
Avance par tour f (mm) |
0.03 - 0.06 | 0.11 - 0.35 | 0.15 - 0.55 | 0.15 - 0.55 |
Profondeur de coupe ap (mm) |
0.9 - 3.2 | 0.1 - 3 | 0.1 - 3 | |
Longueur arête de coupe L (mm) |
24 | 24 | 24 | |
Largeur de rainurage / tronçonnage s (mm) |
1.5 | 6 | 6 | 6 |
Nuance |
WSM23S | WSM23S | WSM13S | WSM23S |
Nombre de goujures |
4 | 2 | 2 | 2 |
Rayon d'angle r (mm) |
0.05 | 0.8 | 3 | 3 |
Angle d'attaque K |
10° | |||
Taille plaquette (mm) |
22 | |||
Taille plaquette (mm) |
24 | 24 | 24 | |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance largeur plaq. S Tol (mm) |
±0.02 | ±0.02 | ±0.02 | |
Tolérance de longueur l Tol (mm) |
±0.03 | ±0.03 | ±0.02 | ±0.02 |
Version de plaquette |
Droite | |||
Tolérance largeur plaq. S Tol (mm) |
±0.02 | |||
