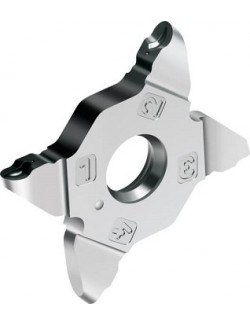

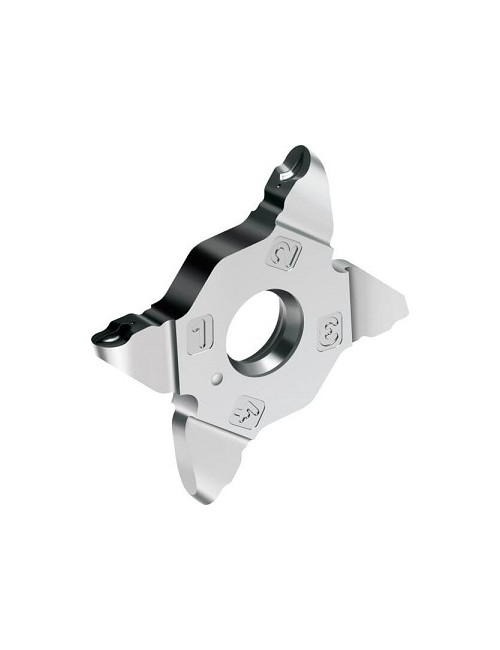

Plaquette de tronçonnage MX22-4E500N25-RF5 WSM23S
56,80 €
HT
Référence: 7616813
Tronçonnage et copiage plaquettes de coupe MX - RF5 - Neutre - WSM23S - Tigertec Silver - s 5 mm - r 2.5 mm
Réalisation de gorge
Plaquette à plusieurs tranchants MX
Plaquettes de coupe Rayon complet
7616813
Fiche technique
- Code EAN
- 0951501939
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO P - ISO M - ISO S
- Application secondaire
- ISO N
- Géométrie
- RF5
- Type de plaquette
- MX

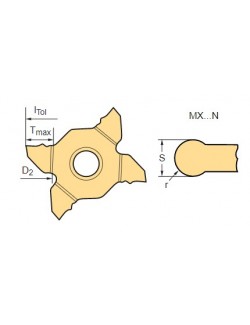

- Profondeur de coupe maximale Tmax (mm)
- 6
- Conditionnement
- 5
- Unité de vente
- PCE
- Diamètre de tronçonnage maximal D2 (mm)
- 100
- Avance par tour f (mm)
- 0.06 - 0.25
- Largeur de rainurage / tronçonnage s (mm)
- 5
- Nuance
- WSM23S
- Nombre de goujures
- 4
- Rayon d'angle r (mm)
- 2.5
- Taille plaquette (mm)
- 22
- Délai de livraison
- Disponible
- Tolérance de longueur l Tol (mm)
- ±0.03
- Version de plaquette
- Neutre
- Tolérance largeur plaq. S Tol (mm)
- ±0.02
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage MX22-4E500N25-RF5 WSM23S
|
Plaquette de tronçonnage MX22-2R280R01-VG8 WSM23S
|
Plaquette de tronçonnage MX22-2L280L01-VG8 WSM23S
|
Plaquette de tronçonnage MX22-2E200R6-CF5 WSM23S
|
Price |
56,80 € |
49,40 € |
49,40 € |
49,40 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0951501939 | 0996209939 | 0996210939 | 0917509939 |
Revêtement |
TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO N | ISO N | ISO N | ISO N |
Géométrie |
RF5 | VG8 | VG8 | CF5 |
Type de plaquette |
MX | MX | MX | MX |
Profondeur de coupe maximale Tmax (mm) |
6 | 5.5 | 5.5 | 6 |
Conditionnement |
5 | 5 | 5 | 5 |
Unité de vente |
PCE | PCE | PCE | PCE |
Diamètre de tronçonnage maximal D2 (mm) |
100 | 100 | 100 | 100 |
Avance par tour f (mm) |
0.06 - 0.25 | 0.05 - 0.12 | 0.05 - 0.12 | 0.04 - 0.12 |
Largeur de rainurage / tronçonnage s (mm) |
5 | 2.8 | 2.8 | 2 |
Nuance |
WSM23S | WSM23S | WSM23S | WSM23S |
Nombre de goujures |
4 | 4 | 4 | 4 |
Rayon d'angle r (mm) |
2.5 | 0.05 | 0.05 | 0.1 |
Angle d'attaque K |
60° | 60° | 6° | |
Taille plaquette (mm) |
22 | 22 | 22 | 22 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance de longueur l Tol (mm) |
±0.03 | ±0.03 | ±0.03 | ±0.03 |
Version de plaquette |
Neutre | Droite | Gauche | Droite |
Tolérance largeur plaq. S Tol (mm) |
±0.02 | ±0.02 | ±0.02 | ±0.02 |
