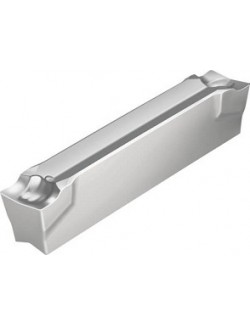

Plaquette de tronçonnage GX24-3E400N02-CK8 WK1
26,70 €
HT
Référence: 7178823
Plaquettes à deux arêtes de coupe GX
Tronçonnage et gorges plaquettes de coupe GX - CK8 - neutre - WK1 - s 4 mm - r 0.2 mm
Réalisation de gorge - Rainurage - Tronçonnage
7178823
Fiche technique
- Code EAN
- 0861995939
- Revêtement
- Sans revêtement
- Application principale
- ISO N
- Application secondaire
- ISO S
- Géométrie
- CK8
- Direction de coupe
- Neutre
- Type de plaquette
- GX
- Conditionnement
- 10
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.1 - 0.22
- Longueur arête de coupe L (mm)
- 24.6
- Largeur de rainurage / tronçonnage s (mm)
- 4
- Nuance
- WK1
- Nombre de goujures
- 2
- Rayon d'angle r (mm)
- 0.2
- Taille plaquette (mm)
- 24
- Délai de livraison
- Disponible
- Tolérance largeur plaq. S Tol (mm)
- ±0.02
- Tolérance de longueur l Tol (mm)
- ±0.03
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage GX24-3E400N02-CK8 WK1
|
Plaquette de tronçonnage SX-5E500L6-CE4 WSM33S
|
Plaquette de tronçonnage SX-5E500R6-CE4 WSM33S
|
Plaquette de tronçonnage DX18-4F400N04-UF4 WSM33S
|
Price |
26,70 € |
17,00 € |
17,00 € |
17,09 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0861995939 | 0740301939 | 0740295939 | 0660411939 |
Revêtement |
Sans revêtement | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO N | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Application secondaire |
ISO S | |||
Géométrie |
CK8 | CE4 | CE4 | UF4 |
Direction de coupe |
Neutre | |||
Type de plaquette |
GX | SX | SX | DX |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.1 - 0.22 | 0.12 - 0.25 | 0.12 - 0.25 | 0.1 - 0.33 |
Profondeur de coupe ap (mm) |
0.5 - 2.8 | |||
Longueur arête de coupe L (mm) |
24.6 | 18.5 | ||
Largeur de rainurage / tronçonnage s (mm) |
4 | 5 | 5 | 4 |
Nuance |
WK1 | WSM33S | WSM33S | WSM33S |
Nombre de goujures |
2 | 1 | 1 | 1 |
Rayon d'angle r (mm) |
0.2 | 0.4 | 0.4 | 0.4 |
Angle d'attaque K |
6° | 6° | ||
Taille plaquette (mm) |
18 | |||
Taille plaquette (mm) |
24 | |||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance largeur plaq. S Tol (mm) |
±0.02 | |||
Tolérance de longueur l Tol (mm) |
±0.03 | ±0.1 | ±0.1 | ±0.15 |
Version de plaquette |
Gauche | Droite | Neutre | |
Tolérance largeur plaq. S Tol (mm) |
±0.05 | ±0.05 | ±0.05 | |
