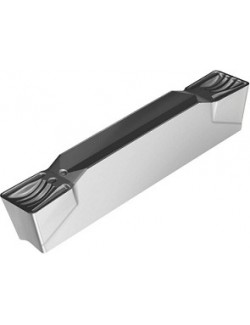

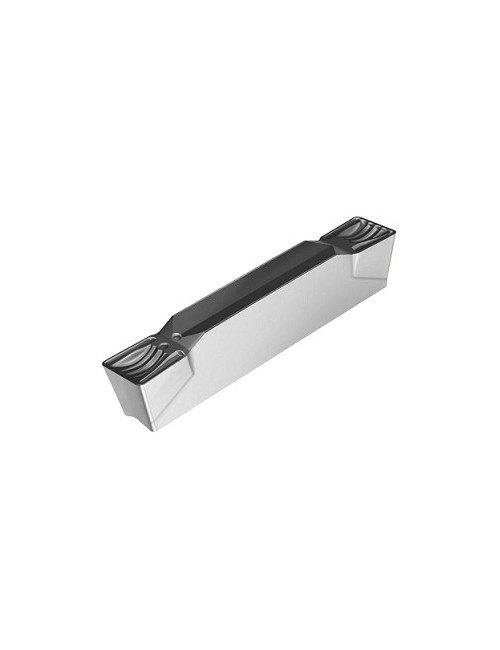

Plaquette de tronçonnage GX24-3E400N04-UF4 WSM23S
27,40 €
HT
Référence: 6738335
Plaquettes à deux arêtes de coupe GX
Tronçonnage et tournage plaquettes de coupe GX - UF4 - neutre - WSM23S - Tigertec Silver - s 4 mm - r 0.4 mm
Réalisation de gorge - Rainurage - Tournage
6738335
Fiche technique
- Code EAN
- 0775656939
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO P - ISO M - ISO S
- Géométrie
- UF4
- Direction de coupe
- Neutre
- Type de plaquette
- GX
- Conditionnement
- 10
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.1 - 0.3
- Profondeur de coupe ap (mm)
- 0.5 - 2.8
- Longueur arête de coupe L (mm)
- 24
- Largeur de rainurage / tronçonnage s (mm)
- 4
- Nuance
- WSM23S
- Nombre de goujures
- 2
- Rayon d'angle r (mm)
- 0.4
- Taille plaquette (mm)
- 24
- Délai de livraison
- Disponible
- Tolérance largeur plaq. S Tol (mm)
- ±0.05
- Tolérance de longueur l Tol (mm)
- ±0.15
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage GX24-3E400N04-UF4 WSM23S
|
Plaquette de tronçonnage SX-6E600R6-CE4 WSM33S
|
Plaquette de tronçonnage SX-6E600L6-CE4 WSM33S
|
Plaquette de tronçonnage GX24-3F400N03-CE4 WSM43S
|
Price |
27,40 € |
17,98 € |
17,98 € |
18,36 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0775656939 | 0740296939 | 0740302939 | 0632877939 |
Revêtement |
TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Géométrie |
UF4 | CE4 | CE4 | CE4 |
Direction de coupe |
Neutre | Neutre | ||
Type de plaquette |
GX | SX | SX | GX |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.1 - 0.3 | 0.12 - 0.3 | 0.12 - 0.3 | 0.1 - 0.32 |
Profondeur de coupe ap (mm) |
0.5 - 2.8 | |||
Longueur arête de coupe L (mm) |
24 | 24 | ||
Largeur de rainurage / tronçonnage s (mm) |
4 | 6 | 6 | 4 |
Nuance |
WSM23S | WSM33S | WSM33S | WSM43S |
Nombre de goujures |
2 | 1 | 1 | 1 |
Rayon d'angle r (mm) |
0.4 | 0.4 | 0.4 | 0.3 |
Angle d'attaque K |
6° | 6° | ||
Taille plaquette (mm) |
24 | 24 | ||
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance largeur plaq. S Tol (mm) |
±0.05 | ±0.05 | ||
Tolérance de longueur l Tol (mm) |
±0.15 | ±0.1 | ±0.1 | ±0.15 |
Version de plaquette |
Droite | Gauche | ||
Tolérance largeur plaq. S Tol (mm) |
±0.05 | ±0.05 | ||
Availability |
|
|
|
|
|
|
|
|
|
