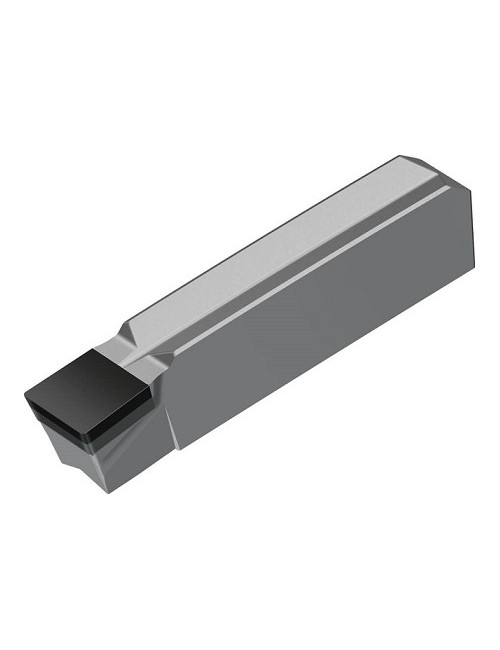

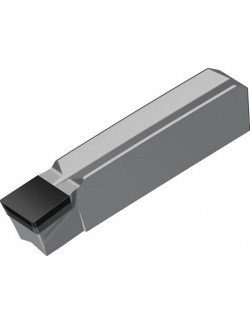

Plaquette de tronçonnage GX24-3F500N25EM-1 WBS10
130,00 €
HT
Référence: 7823889
Plaquettes de coupe à une arête de coupe GX
CBN tronçonnage et copiage GX - EM-1 - neutre - WBS10 - s 5 mm - r 2.5 mm
Réalisation de gorge - Plaquettes à rayon
7823889
Fiche technique
- Code EAN
- 0603595939
- Revêtement
- CBN
- Application principale
- ISO S - ISO K - ISO H
- Géométrie
- EM-1
- Direction de coupe
- Neutre
- Type de plaquette
- GX
- Conditionnement
- 1
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.1 - 0.25
- Profondeur de coupe ap (mm)
- 0.05 - 2.5
- Longueur arête de coupe L (mm)
- 24
- Largeur de rainurage / tronçonnage s (mm)
- 5
- Nuance
- WBS10
- Nombre de goujures
- 1
- Rayon d'angle r (mm)
- 2.5
- Taille plaquette (mm)
- 24
- Délai de livraison
- Disponible
- Tolérance largeur plaq. S Tol (mm)
- ±0.02
- Tolérance de longueur l Tol (mm)
- ±0.03
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage GX24-3F500N25EM-1 WBS10
|
Plaquette de tronçonnage GX24-3F500N04EM-1 WBS10
|
Plaquette de tronçonnage GX24-3F500N04TM-1 WBH20
|
Plaquette de tronçonnage GX24-3F500N25TM-1 WBH20
|
Price |
130,00 € |
130,00 € |
130,00 € |
130,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0603595939 | 0603591939 | 0603583939 | 0603587939 |
Revêtement |
CBN | CBN | CBN | CBN |
Application principale |
ISO S - ISO K - ISO H | ISO S - ISO K - ISO H | ISO H | ISO H |
Géométrie |
EM-1 | EM-1 | TM-1 | TM-1 |
Direction de coupe |
Neutre | Neutre | Neutre | Neutre |
Type de plaquette |
GX | GX | GX | GX |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.1 - 0.25 | 0.1 - 0.25 | 0.02 - 0.14 | 0.02 - 0.14 |
Profondeur de coupe ap (mm) |
0.05 - 2.5 | 0.05 - 2.5 | ||
Longueur arête de coupe L (mm) |
24 | 24 | 24 | 24 |
Largeur de rainurage / tronçonnage s (mm) |
5 | 5 | 5 | 5 |
Nuance |
WBS10 | WBS10 | WBH20 | WBH20 |
Nombre de goujures |
1 | 1 | 1 | 1 |
Rayon d'angle r (mm) |
2.5 | 0.4 | 0.4 | 2.5 |
Taille plaquette (mm) |
24 | 24 | 24 | 24 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Tolérance largeur plaq. S Tol (mm) |
±0.02 | ±0.02 | ±0.02 | ±0.02 |
Tolérance de longueur l Tol (mm) |
±0.03 | ±0.025 | ±0.025 | ±0.03 |
