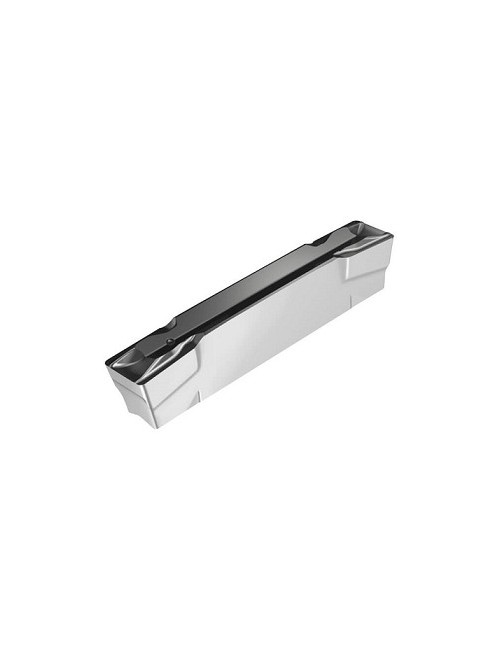

Plaquette de tronçonnage GX09-0E196N01-UF8 WSM23S
28,00 €
HT
Référence: 7319496
Plaquettes à deux arêtes de coupe GX
Tronçonnage et tournage plaquettes de coupe GX - UF8 - neutre - WSM23S - Tigertec Silver - s 1.96 mm - r 0.1 mm
Réalisation de gorge - Rainurage - Tournage
7319496
Fiche technique
- Code EAN
- 0888215939
- Revêtement
- TiAlN+Al2O3+(Al)
- Application principale
- ISO P - ISO M - ISO S
- Géométrie
- UF8
- Type de plaquette
- GX
- Conditionnement
- 10
- Unité de vente
- PCE
- Avance par tour f (mm)
- 0.05 - 0.15
- Profondeur de coupe ap (mm)
- 0.3 - 0.8
- Longueur arête de coupe L (mm)
- 9
- Largeur de rainurage / tronçonnage s (mm)
- 1.96
- Nuance
- WSM23S
- Nombre de goujures
- 2
- Rayon d'angle r (mm)
- 0.1
- Taille plaquette (mm)
- 09
- Délai de livraison
- Disponible
- Version de plaquette
- Neutre
- Tolérance largeur plaq. S Tol (mm)
- ±0.02
- Tolérance de longueur l Tol (mm)
- ±0.03
Références spécifiques
Quick Compare
Product |
Plaquette de tronçonnage GX09-0E196N01-UF8 WSM23S
|
Plaquette de tronçonnage GX24-3F400N03-CE4 WSM43S
|
Plaquette de tronçonnage GX24-3F400N03-CE4 WSM33S
|
Plaquette de tronçonnage GX24-3F400N02-CF5 WSM33S
|
Price |
28,00 € |
18,36 € |
18,36 € |
18,36 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0888215939 | 0632877939 | 0632817939 | 0632639939 |
Revêtement |
TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) | TiAlN+Al2O3+(Al) |
Application principale |
ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S | ISO P - ISO M - ISO S |
Géométrie |
UF8 | CE4 | CE4 | CF5 |
Direction de coupe |
Neutre | Neutre | Neutre | |
Type de plaquette |
GX | GX | GX | GX |
Conditionnement |
10 | 10 | 10 | 10 |
Unité de vente |
PCE | PCE | PCE | PCE |
Avance par tour f (mm) |
0.05 - 0.15 | 0.1 - 0.32 | 0.1 - 0.32 | 0.1 - 0.22 |
Profondeur de coupe ap (mm) |
0.3 - 0.8 | |||
Longueur arête de coupe L (mm) |
9 | 24 | 24 | 23.7 |
Largeur de rainurage / tronçonnage s (mm) |
1.96 | 4 | 4 | 4 |
Nuance |
WSM23S | WSM43S | WSM33S | WSM33S |
Nombre de goujures |
2 | 1 | 1 | 1 |
Rayon d'angle r (mm) |
0.1 | 0.3 | 0.3 | 0.2 |
Taille plaquette (mm) |
09 | 24 | 24 | 24 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Version de plaquette |
Neutre | |||
Tolérance largeur plaq. S Tol (mm) |
±0.02 | ±0.05 | ±0.05 | ±0.05 |
Tolérance de longueur l Tol (mm) |
±0.03 | ±0.15 | ±0.15 | ±0.15 |
