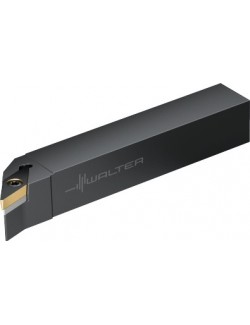

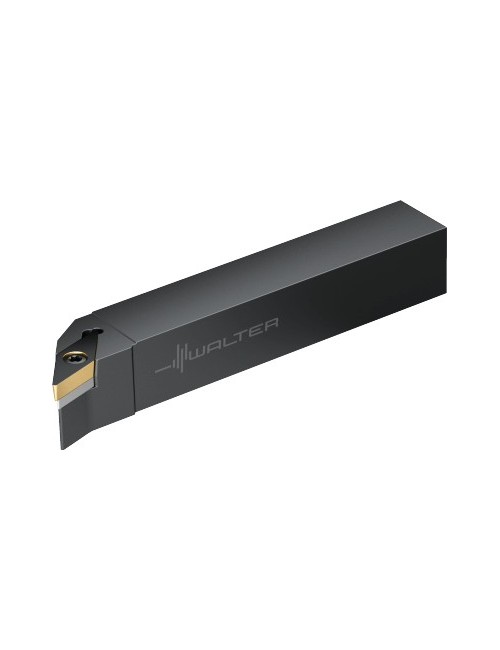

Porte-outil SVHBR1616H11 pour outil à queue - Serrage par vis - 107.5°
114,00 €
HT
Référence: 5335853
Porte-outil pour outils à queue Serrage par vis SVHB - Walter Turn - métrique - Section carrée - K 107.5° - Droite - 16x16 mm - plaquette rhombique - VB 1103
5335853
Fiche technique
- Code EAN
- 0590213913
- Type d'outil
- SVHB
- Direction de coupe
- Droite
- Arrosage
- Externe
- Conditionnement
- 1
- Unité de vente
- PCE

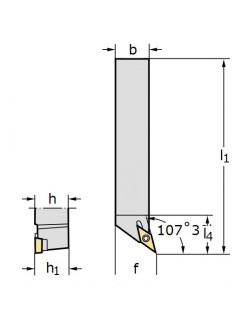

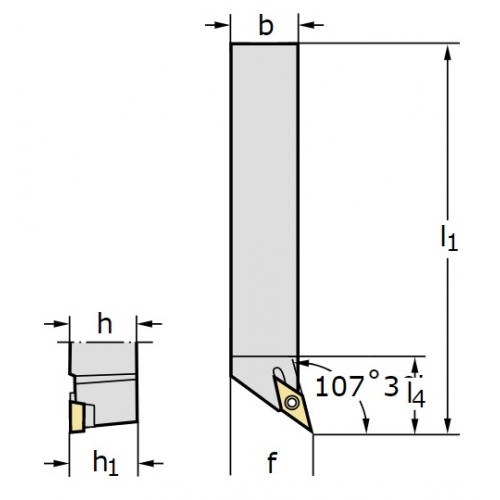

- Longueur fonctionnelle l1 (mm)
- 100
- Longueur max. en porte-à-faux l4 (mm)
- 18
- Hauteur de queue h égal h1 (mm)
- 16
- Largeur fonctionnelle f (mm)
- 20
- Largeur de queue b (mm)
- 16
- Type de queue
- Carré
- Attachement
- 1616
- Délai de livraison
- Disponible

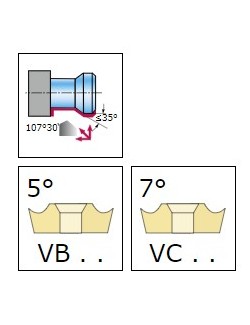

- Désignation plaquette de coupe
- VB 1103 - VC 1103
- Angle de coupe
- 107.5°
- Système de serrage
- Vis
- Type d'opération
- Extérieur
