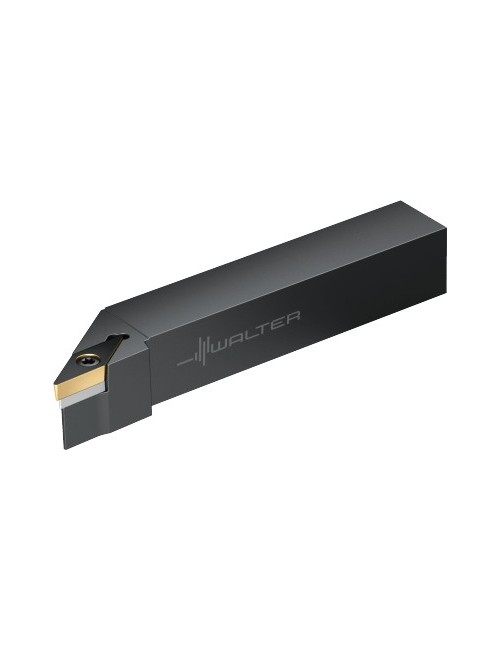

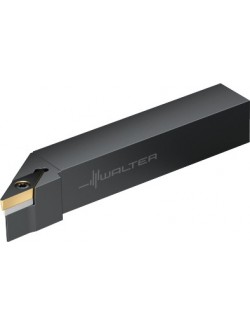

Porte-outil SVJBL1212F11 pour outil à queue - Serrage par vis - 93°
114,00 €
HT
Référence: 5327102
Porte-outil pour outils à queue Serrage par vis SVJB - Walter Turn - métrique - Section carrée - K 93° - Gauche - 12x12 mm - plaquette rhombique - VB 1103
5327102
Fiche technique
- Code EAN
- 0583881913
- Type d'outil
- SVJB
- Direction de coupe
- Gauche
- Arrosage
- Externe
- Conditionnement
- 1
- Unité de vente
- PCE

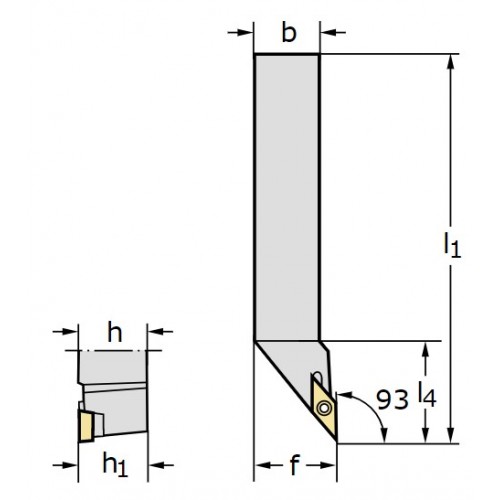

- Longueur fonctionnelle l1 (mm)
- 80
- Longueur max. en porte-à-faux l4 (mm)
- 20.6
- Hauteur de queue h égal h1 (mm)
- 12
- Largeur fonctionnelle f (mm)
- 16
- Largeur de queue b (mm)
- 12
- Type de queue
- Carré
- Attachement
- 1212
- Délai de livraison
- Disponible

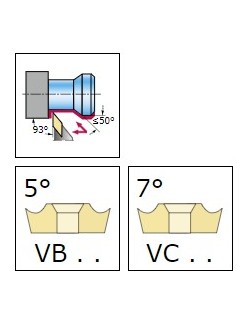

- Désignation plaquette de coupe
- VB 1103 - VC 1103
- Angle de coupe
- 93°
- Système de serrage
- Vis
- Type d'opération
- Extérieur
Références spécifiques
Quick Compare
Product |
Porte-outil SVJBL1212F11 pour outil à queue - Serrage par vis - 93° | Outil à queue DCLNL2525M16 - Serrage par bride - 95° | Outil à queue DCLNR2525M16 - Serrage par bride - 95° | Outil à queue DCLNR2525M12 - Serrage par bride - 95° |
Price |
114,00 € |
105,00 € |
105,00 € |
105,00 € |
Rating |
|
|
|
|
Description |
||||
Code EAN |
0583881913 | 0442204913 | 0442205913 | 0442203913 |
Type d'outil |
SVJB | DCLN | DCLN | DCLN |
Direction de coupe |
Gauche | Gauche | Droite | Droite |
Arrosage |
Externe | Interne | Interne | Interne |
Conditionnement |
1 | 1 | 1 | 1 |
Unité de vente |
PCE | PCE | PCE | PCE |
Longueur fonctionnelle l1 (mm) |
80 | 150 | 150 | 150 |
Longueur fonctionnelle l4 (mm) |
25 | 25 | 18 | |
Longueur totale l1 (mm) |
37.5 | 37.5 | 24.3 | |
Longueur max. en porte-à-faux l4 (mm) |
20.6 | 39 | 39 | 32 |
Hauteur de queue h égal h1 (mm) |
12 | 25 | 25 | 25 |
Largeur fonctionnelle f (mm) |
16 | 32 | 32 | 17 |
Largeur de queue b (mm) |
12 | 25 | 25 | 25 |
Type de queue |
Carré | Cylindrique | Cylindrique | Cylindrique |
Attachement |
1212 | 2525 | 2525 | 2525 |
Délai de livraison |
Disponible | Disponible | Disponible | Disponible |
Désignation plaquette de coupe |
VB 1103 - VC 1103 | CNMG 16 06 12 | CNMG 16 06 12 | CNMG 12 04 08 |
Code de la taille de la liaison d1 |
Q32 | Q32 | Q25 | |
Angle de coupe |
93° | 95° | 95° | 62.5° |
Système de serrage |
Vis | Bride | Bride | Bride |
Angle d'inclinaison λs |
-5° | -5° | -6° | |
Angle de coupe orthogonal γ |
-6° | -6° | -6° | |
Type d'opération |
Extérieur | Extérieur | Extérieur | Extérieur |
Diamètre d'alésage minimal D min (mm) |
40 | 40 | 32 | |
X1 (mm) |
5.9 | 5.9 | 4.5 | |
